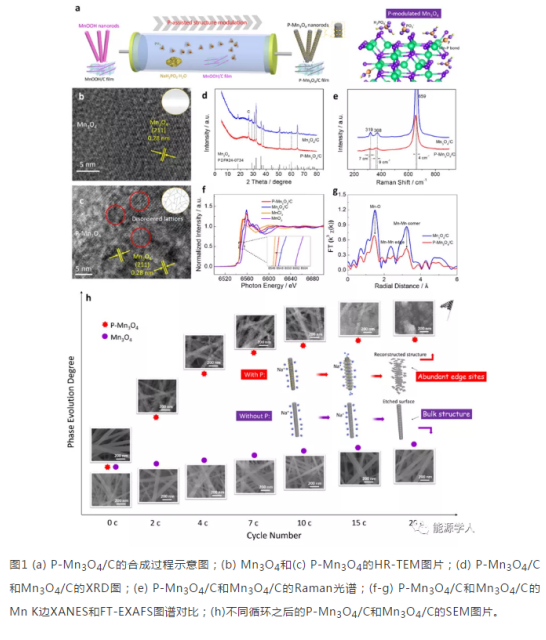

利用一维Mn3O4在电化学环境中的介稳特性，通过磷（P）辅助诱导的超快相重构策略，开发出了一种富缺陷的碳耦合MnO2复合材料。研究发现，P的掺入调变了Mn3O4的表面化学特性、电子结构，并引入了不饱和位点。受益于此，一维P掺杂Mn3O4（P-Mn3O4）仅需20个充放电循环即可完全转化成二维的MnO2，所需时长缩短为原Mn3O4（400个循环）的1/20。P-Mn3O4超快的相重构过程，伴随着P物种的不可逆脱除，**形成低结晶度的二氧化锰，并原位产生丰富的晶界和内部缺陷，**改善了电荷存储能力。值得一提的是，构筑的碳耦合的P掺杂Mn3O4（P-Mn3O4/C）膜电极，担载量可高达44.2 mg cm-2，经由超快相重构后呈现出超高的面积比电容（8743 mF cm-2）和体积比电容(113 F cm-3)，展现了良好的电荷存储能力。进一步研究发现，P修饰诱导超快相重构的技术策略具有很好的普适性。

供应产品目录：

SiO2包覆聚丙烯酸-二氧化锰复合胶团(PAA-Mn@SiO2)

氧化锰(MnO)微/纳米晶

大比表面积介孔Birnessite型层状氧化锰纳米材料

40 nm、70 nm以及100 nm的纳米二氧化硅

改性(CHM-2,CHM-5和CHM-10)的δ-MnO_2

未改性(CHM-0)的δ-MnO_2

大层间距的有机无机杂化层状氧化锰(MnO)材料

有机分子插层结构的烷基铵阳离子-二氧化锰(CTAB-MO)

有机-无机复合改性层状氧化锰材料CTAB-Al-MO

Ni/SiO2催化剂

纳米氧化锰八面体分子筛(OMS-2)

氧化锰(MnO)纳米棒

氧化锰(MnO)纳米片

氧化锰(MnO)纤维膜

二氧化锰(MnO2)纳米片

二维二氧化锰(MnO2)纳米片

金@二氧化锰纳米片超级纳米粒子(AMNS-SPs)

六边形层状氧化锰(MnO)纳米片

硫量子点/二氧化锰(MnO2)纳米片复合材料

二氧化锰(MnO2)纳米片修饰的上转换发光纳米材料

聚吡咯纳米球表面负载二氧化锰(MnO2)纳米片

聚吡咯/二氧化锰(MnO2)复合材料

β-MnO2纳米材料

石墨烯模板垂直生长大孔氧化锰(MnO)纳米片复合材料

二维孔洞结构二氧化锰(MnO2)纳米片

钠离子嵌入型二氧化锰(MnO2)纳米片

酶-二氧化锰(MnO2)纳米片杂化

二氧化锰(MnO2)纳米片包覆嵌硫多通道碳纳米纤维复合物

二氧化锰(MnO2)纳米片修饰玻碳电极

二氧化锰(MnO2)纳米片NafionMb多层复合超薄膜修饰电极

碳纤维/二氧化锰(MnO2)纳米片表面接枝三聚氰胺增强树脂基复合材料

负载吲哚菁绿二氧化锰(MnO2)纳米片

碱性氧化锰纳米片自组装三维球

功能化的MnO2纳米片

聚乙烯亚胺功能化的MnO2纳米片

正电荷的MnO2-PEI纳米复合物

负载Pt的晶化的氧化锰纳米片

超薄二氧化锰(MnO2)纳米片

金属纳米簇/二氧化锰(MnO2)纳米片复合

含有二氧化锰(MnO2)纳米片的聚乙烯薄膜

单层二氧化锰(MnO2)纳米片

银杂化的二氧化锰(MnO2)纳米片

水钠锰矿型二氧化锰(MnO2)纳米片

碳片/二氧化锰(MnO2)纳米片分级复合材料

高分散规则六边形层状氧化锰(MnO)纳米片

层状氧化锰(MnO)纳米片

层状二氧化锰(MnO2)纳米片和石墨烯复合

多孔氧化锰(MnO)纳米薄片

二氧化锰(MnO2)纳米片/碳纳米管核壳结构

二氧化锰(MnO2)纳米片杂化水凝胶

石墨烯/二氧化锰纳米片/聚苯胺纳米棒三元复合材料

超薄二氧化锰纳米片石墨烯复合材料

多孔泡沫镍负载氧化锰(MnO)纳米片阵列

多级孔的碳基架负载二氧化锰(MnO2)纳米片的复合薄膜

yyp2021.5.12
