通过电纺丝工艺和随后煅烧处理制备了结合还原氧化石墨烯（rGO）和磁性纳米颗粒的多孔碳纳米纤维（CNFs）复合膜。该复合膜由于其特殊的多孔结构和样品中引入的成分而显示出**率的吸收能力。在5.84 GHz时，较低反射损耗RL值为-43.60 dB，匹配厚度为5mm。

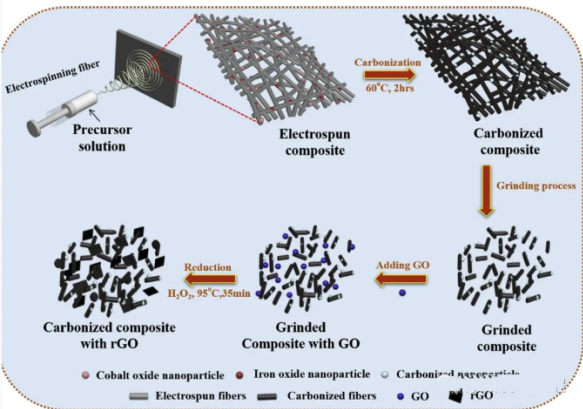

图1 复合材料的制备示意图

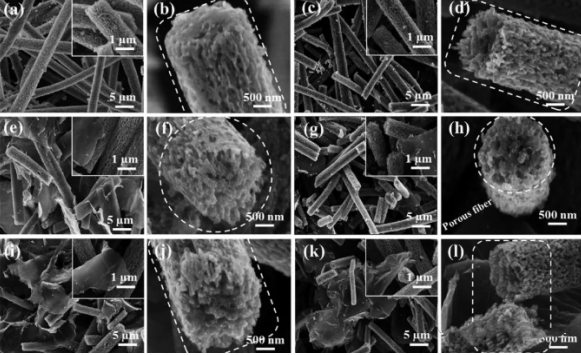

图2复合膜的SEM表征

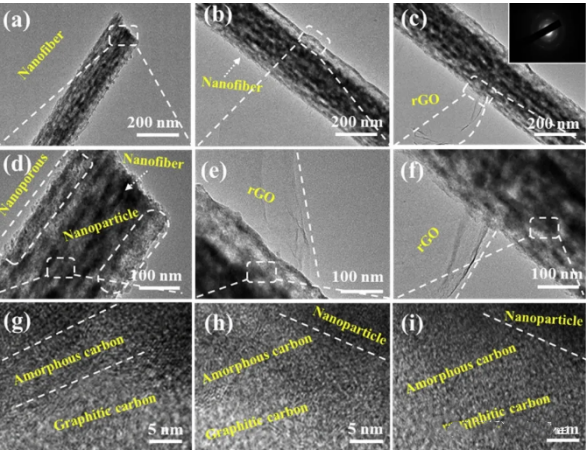

图3复合膜的TEM表征

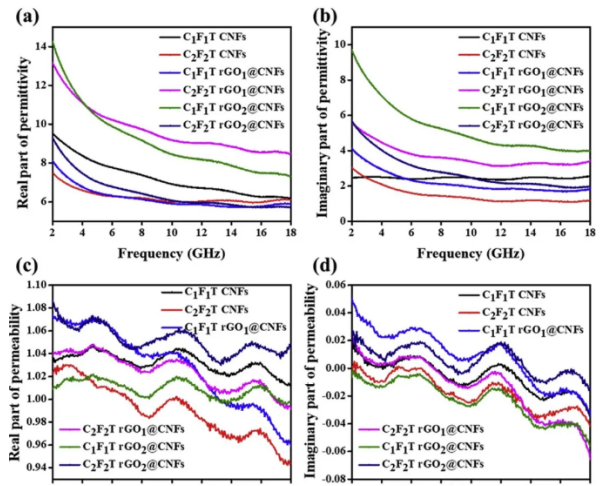

图4  在2–18 GHz频率范围内，样品的相对复介电常数（a，b）和磁导率（c，d）的频率依赖性

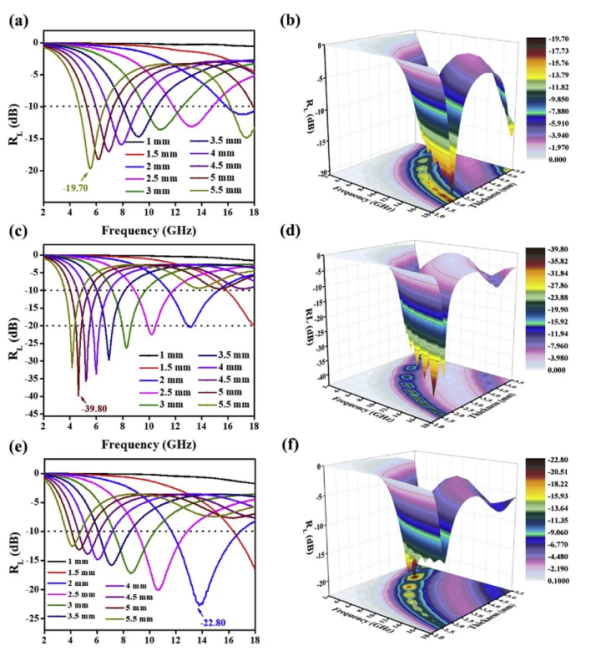

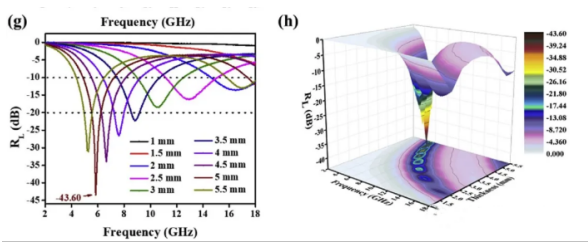

图5 吸波性能测试

使用电纺丝和煅烧技术制造了结合rGO和磁性钴铁纳米颗粒的复合多孔碳纳米纤维膜。所生产的样品用作EMWA材料，并在宽频率范围内表现出**的吸收能力。较低的反射损耗RL值在5 mm的厚度下为-43.60 dB。磁性纳米粒子和rGO纳米片的高浓度可以增加整个复合材料的电导率，有利于吸收更多的电磁波。此外，复合材料中CNF表面的多孔结构和rGO纳米片可以产生多重反射效应，有利于电磁波衰减。这种材料在民用和军用领域都有很大的应用潜力。

西安齐岳生物科技有限公司经营的产品种类包括有：合成磷脂、高分子聚乙二醇衍生物、嵌段共聚物、磁性纳米颗粒、纳米金及纳米金棒、近红外荧光染料、活性荧光染料、的葡聚糖BSA和链霉亲和素、蛋白交联剂、小分子PEG衍生物、点计化学产品、树枝状聚合物、环糊精衍生物、大环配体类、荧光量子点、透明质酸衍生物、石墨烯或氧化石墨烯、碳纳米管、富勒烯。

相关定制列表

TiN-Al2O3纳米复合材料

Ti3SiC2/Al2O3复合材料

Mo/Al2O3复合材料

Al-Si-Al2O3复合材料

Al-Si3N4-Al2O3复合材料

TiC/Cu-Al2O3复合材料

PS-纳米Al2O3粒子纳米复合材料

Ti-Al/TiC+Al2O3复合材料

COF-5/α-Al2O3材料;α-Al2O3陶瓷表面生长三维共价有机框架材料

MgAlON-Al2O3复合材料

Cr对Fe-Al/Al2O3复合材料

甲基丙烯酸甲酯(MMA)-纳米氧化铝(Al2O3)粒子（PMMA/Al2O3）

纳米Fe2O3-Al2O3复合材料

纳米β分子筛/Al2O3复合材料

TiC/Cu-Al2O3复合材料

TiAl/Al2O3复合材料

PVC/纳米Al2O3复合材料

W-Mo-Cr-Al2O3复合材料

Al2TiO5-SiO2-Al2O3复合材料

MoSi2/Al2O3陶瓷复合材料

Fe2O3(CoO)/Al2O3纳米复合粉末

碳纳米管/Al2O3陶瓷复合材料

Y2SiO5/Y2O3-Al2O3-SiO2玻璃陶瓷层/SiC层为碳/碳复合材料

β-Y2Si2O7纳米线（β-Y2Si2O7 NMs）

Al2O3掺杂SiC陶瓷

纳米空洞的YSZ / Al2O3多层膜

氧化锆(YSZ)/氧化铝复合薄膜

Pt/m-Al2O3单原子催化剂

高分散α-Al2O3纳米片

聚(苯乙烯-马来酸酐)Fe3O4纳米杂化材料

MWCNTs/Fe3O4/纤维素杂化纤维

核-壳型Fe3O4@介孔氧化硅纳米球

壳聚糖-四氧化三铁（CS-Fe3O4）杂化膜

金纳米粒子封端的Fe3O4接枝嵌段共聚物杂合材料

Fe3O4@PMMA超顺磁性的四氧化三铁(Fe3O4)/聚合物核@壳结构纳米杂化材料

Fe3O4/GO和Fe3O4/GO-AZO纳米杂化材料

Pd/Fe3O4-PEI-RGO纳米杂化材料

酞菁铁预聚物/Fe3O4纳米杂化磁性材料

葡聚糖/蛋白质纳米**载体

负载甲氨蝶呤的转铁蛋白金纳米簇杂化材料

高度水溶性的从Fe304到γ-Fe3O4系列磁性氧化铁纳米晶粉末

Fe3O4@SiO2核壳结构磁性纳米材料

Fe3O4-GNS四氧化三铁-石墨纳米片杂化材料

Pt/CoSe2杂化纳米带

Fe3O4/CoSe2杂化纳米带

Mn3O4/CoSe2杂化纳米带

超薄均一的层状结构CoSe2/DETA(DETA为二乙烯三胺)纳米带

介孔有机硅分子筛Fe3O4@SiO2

Fe3O4@SiO2-LBL-Au(0)复合微球

TiO2保护的磁性Fe3O4颗粒原位生长活性Au纳米颗粒

NT614@Fe3O4

Fe3O4@PI聚酰亚胺-四氧化三铁纳米复合中空球

SiO2@PI二氧化硅-聚酰亚胺纳米复合中空球

SiC@SiO2@Fe3O4

C-Fe3O4/G复合材料

石墨烯表面负载Fe3O4微球

Fe3O4@C纳米粒子表面包覆金属有机框架化合物MIL-100(Fe)

核壳结构MOFs-磁性材料杂化纳米粒子

HS-PS-Fe3O4NPs巯基的聚苯乙烯修饰四氧化三铁纳米粒子

聚毗咯-四氧化三铁磁性有机/无机杂化功能材料（PPy@Fe3O4）

聚苯胺-Fe3O4有机/无机杂化功能材料（(PANI@Fe3O4）

以上内容来自齐岳小编zzj 2021.5.12
