与油酸物质的量比对氧化锰纳米粒子的影响

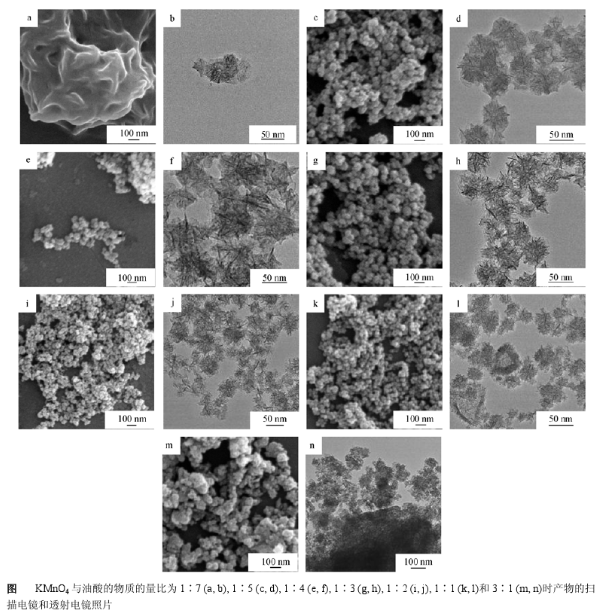

图1表明。当KMnO 与油酸物质的量比为1∶7时,只形成了少量氧化锰纳米片团聚结构. 当KMnO:与油酸物质的量比在1∶5~1:2之间时,生成了球形纳米颗粒，其中氧化锰纳米片从球心呈放射状组装成蜂窝状纳米粒子.并且随着KMnO。的相对量增加.氧化锰纳米片增多，形成的纳米结构逐渐变得紧密．当KMnO。与油酸物质的量比为1∶1 时.大量氧化锰纳米片在油水界面生成并聚集组装.形成氧化锰空心球纳米结构.当KMnO。与油酸物质的量比为3∶1时，形成大量沙状氧化锰实心颗粒结构.

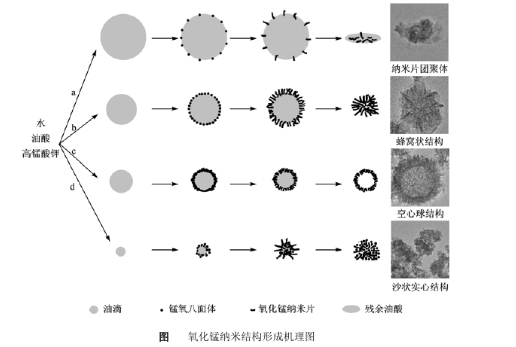

根据以上对不同反应物物质的量比时所得产物的电镜分析结果和过去的结果[1，我们提出了以下可能的形成机理(图2所示).在适当的浓度下，油酸在水中能够形成稳定的乳液.在乳液界面处.KMnO与油酸之间迅速发生氧化还原反应,在界面形成锰氧八面体结构单元.当KMnO, 与油酸物质的量比为1∶7时.油酸多.形成的油滴大.单位体积油滴上形成和附着的由锰氧八面体构成的氧化锰纳米片少、油酸洗脱后,这些氧化镭纳米片形成少量团聚结构(过程a)，当KMnO4与油酸物质的量比在1∶5~1∶2之间时．在乳液界面产生的氧化锰纳米片**增加.但还不足以形成稳定、强健的壳层.因此油酸洗脱后.**形成蜂窝状球形纳米结构(过程b).当KMnO:与油酸物质的量比为1∶1时.大量氧化锰纳米片在乳液界面生成并聚集组装.形成一个稳定、强健的壳层.油酸洗脱过程不会造成结构破坏.因此形成氧化锰空心球结构(过程c).当 KMnO与油酸物质的量比为3∶1时.形成的油滴变小.大量氧化锰纳米片生成并附着在油滴上.用乙醇除去油酸后,形成沙状实心结构(过程d).

从上述实验结果可知 KMnO。与油酸物质的量比的变化对氧化锰纳米粒子形貌的影响,同时也可知形成蜂窝状氧化锰纳米粒子和空心纳米球所需MnO。与油酸物质的量比的范围

供应产品目录：

纳米片团聚微纳米二氧化锰(MnO2)微球

纳米棒团聚微纳米二氧化锰(MnO2)微球

SiO2包覆聚丙烯酸-二氧化锰复合胶团(PAA-Mn@SiO2)

氧化锰(MnO)微/纳米晶

大比表面积介孔Birnessite型层状氧化锰纳米材料

40 nm、70 nm以及100 nm的纳米二氧化硅

改性(CHM-2,CHM-5和CHM-10)的δ-MnO_2

未改性(CHM-0)的δ-MnO_2

大层间距的有机无机杂化层状氧化锰(MnO)材料

有机分子插层结构的烷基铵阳离子-二氧化锰(CTAB-MO)

有机-无机复合改性层状氧化锰材料CTAB-Al-MO

Ni/SiO2催化剂

纳米氧化锰八面体分子筛(OMS-2)

氧化锰(MnO)纳米棒

氧化锰(MnO)纳米片

氧化锰(MnO)纤维膜

二氧化锰(MnO2)纳米片

二维二氧化锰(MnO2)纳米片

金@二氧化锰纳米片超级纳米粒子(AMNS-SPs)

六边形层状氧化锰(MnO)纳米片

硫量子点/二氧化锰(MnO2)纳米片复合材料

二氧化锰(MnO2)纳米片修饰的上转换发光纳米材料

聚吡咯纳米球表面负载二氧化锰(MnO2)纳米片

聚吡咯/二氧化锰(MnO2)复合材料

β-MnO2纳米材料

石墨烯模板垂直生长大孔氧化锰(MnO)纳米片复合材料

二维孔洞结构二氧化锰(MnO2)纳米片

钠离子嵌入型二氧化锰(MnO2)纳米片

酶-二氧化锰(MnO2)纳米片杂化

二氧化锰(MnO2)纳米片包覆嵌硫多通道碳纳米纤维复合物

二氧化锰(MnO2)纳米片修饰玻碳电极

二氧化锰(MnO2)纳米片NafionMb多层复合超薄膜修饰电极

碳纤维/二氧化锰(MnO2)纳米片表面接枝三聚氰胺增强树脂基复合材料

yyp2021.5.11
