一种以湿磨法合成以SiOx为核、以C为壳组成的均匀复合材料。这种核壳结构的SiOx-C复合材料被用于锂离子电池的负极材料，并将对比经过湿磨的SiOx和原始的SiOx作为锂离子电池负极的性能。研究结果表明，对比经过湿磨的SiOx和原始的SiOx，采用湿磨的SiOx-C复合材料作为负极的电池具有**的循环性能和倍率性能。

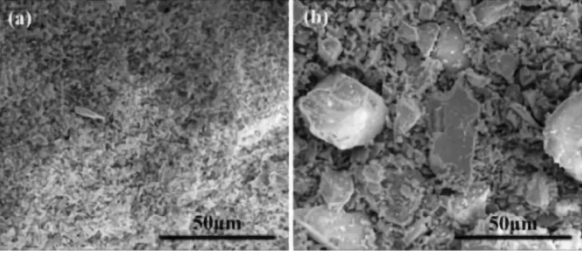

这种制备方法有利于减少湿磨SiOx粉末的尺寸。通过湿磨得到的SiOx粉末粒径都小于1.7μm。

而且包覆的碳层能**地提高SiOx的导电性，减轻在锂离子嵌入脱出过程中引起体积膨胀。此外，在首次循环过程中产生的Li2O和Li4SiO4将进一步**体积膨胀。

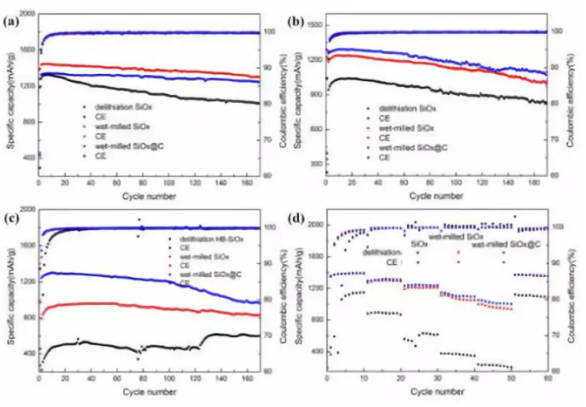

在电流密度为0.1 A/g的恒流充电和放电模式下，采用湿磨的SiOx-C复合材料作为负极的初始可逆容量为1279 mAh/g，即使在经过170次循环后容量保持率也高达 99.3% (1244 mAh/g) 且其库仑效率高达99.8%。这种方法简单并且对于后续在大规模生产高性能的硅氧基负极材料的应用过程中具有很大的潜力。

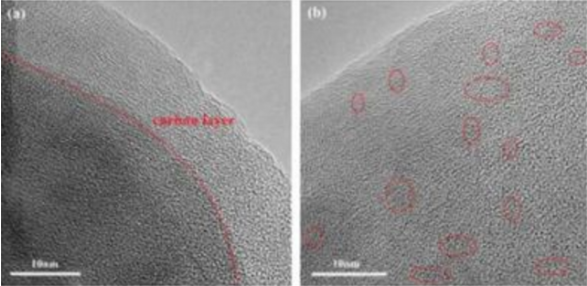

通过湿磨得到的SiOx-C复合材料作为负极以SiOx为核、以C为壳，这一工艺将湿磨和热解碳源形成碳涂层简单地结合起来。本文对湿磨的SiOx-C复合材料的形态和结构性能进行了表征。经过湿法研磨工艺后，SiOx颗粒的尺寸减小，有助于减轻在锂离子嵌入/脱出过程中的体积效应。

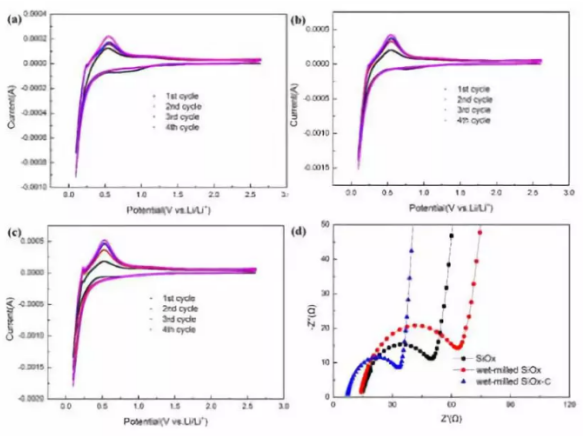

经过湿法研磨SiOx-C复合材料表面的碳壳能**地提高导电性，有助于形成稳定的SEI膜。此外，在**个周期中生成的Li2O和Li4SiO4可以作为缓冲区, 进一步**我们在以前的工作中所讨论的体积效应。湿磨的SiOx-C复合材料电极具有高可逆性和高的倍率性能，并具有**的循环性能。实验中采用的合成方法简单，可用于高性能SiOx阳极材料的大规模生产。通过引入预理化的方法，可以**地提高首次库伦效率，避免电池容量的损失。

西安齐岳生物可以提供碳负极材料、合金类负极材料、锡基负极材料、含锂过渡金属氮化物负极材料、Fe2O3、Co3O4、TiO2以及金属硫化物等复合电极材料及钛基氧化物及其复合材料,包括Co掺杂的Li4Ti5O12纳米纤维,Pd/CeO2-TiO2纳米纤维膜和N-TiO2/g-C3N4复合材料等一系列锂离子电池负极材料，支持定制。

相关定制

NiSnO_3/石墨烯复合材料

磷酸锰锂/石墨烯复合材料

二硫化钛作为锂离子电池负极材料

Cr2O3/TiO2电池负极材料

Si/TiO2锂离子电池负极材料

锂离子电池负极材料TiO2/石墨烯

蜂窝状的TiO2/石墨烯(GNs)复合材料

纳米结构TiO2/碳纳米纤维复合材料

TiO_2/石墨烯(TiO_2/G)复合材料

TiO2/石墨烯复合锂离子电池负极材料

纳米结晶态钛酸锂-二氧化钛复合材料

纳米金属氧化物V_2O_5(TiO_2)/S复合材料

锂离子电池Si基复合材料Si/TiO2及Si/TiO2/C

层状堆叠的TiO2/MoS2核壳结构复合材料

TiO2(B)-C纳米纤维复合材料

TiO/C纳米复合材料

锂离子电池α-Fe2O3/C复合材料

石墨烯-TiO2(B)纳米管复合材料

Li4 Ti5 O12纳米片/TiO2纳米颗粒复合材料

NiO/TiO2-B一维复合纳米材料

一维纳米结构TiO2/碳纳米纤维复合材料

复合Sn,Si等高容量的负极材料

Si@TiO2复合蛋黄-蛋壳结构锂离子电池负极材料

Li4Ti5O12/TiO2复合材料

碳纳米管基NixSy,MoS2,TiO2纳米复合材料

锂离子电池负极的硅/二氧化钛/碳复合材料Si@void@TiO

Cr2O3/TiO2复合材料

SiO2@TiO2复合材料

N-掺杂C包覆TiO2纳米复合材料

TiO2-Carbon复合材料

V2O5(TiO2)/S复合材料

石墨相氮化碳g—C3N4包裹的SnO2-TiO2纳米复合材料

Fe2O3/TiO2纳米管通管阵列

二氧化钛负载硫复合材料HC-TiO2/S复合材料

锂离子电池负极材料TiO_2与TiO_2/GO

掺杂的双连续介孔二氧化钛和碳的复合材料

Cu2O@TiO2核-壳复合材料

豌豆状的Sb@TiO2复合材料

新型TiO2-B@NiO纳米复合结构

还原石墨烯氧化物/TiO2B复合材料

锂离子电池C/Si复合材料TiO2/Si复合材料

钛基负极材料(Li4Ti5O12和TiO2）

SnO2@TiO2复合材料

钛酸锂Li4Ti5O12/锐钛矿型TiO2作为锂离子电池负极材料

二氧化钛介孔材料用于锂离子电池负极材料

三组元CuO-Cu-TiO2纳米管阵列复合材料

TiO2/石墨烯及TiO2/Fe3O4复合材料

p-n异质结NiO/TiO2纳米复合材料

Si/TiO_2/C锂离子电池负极复合材料

钛基氧化物/CNT负极多孔纳米复合材料

钛基锂离子电池负极材料YiO2/Li4Ti5O12

稻壳衍生的硅基复合材料

TiO2-GNs纳米复合材料

Fe3O4/Fe3C/TiO2@C复合纤维

TiO2@PC作为锂离子电池

SnO2@TiO2复合薄膜材料

Li4Ti5012/TiO2纳米复合材料

片层TiO2/SnO2复合材料

S@TiO2/PPy锂硫电池复合正极材料

锂离子电池负极材料Li4Ti5O12/TiO2/Ag

TiO2/石墨烯及TiO2/Fe3O4复合结构

纳米二氧化钛/多孔碳纳米纤维复合材料

锂离子电池负极材料CoMn2O4C/Li4Ti5O12Fe2O3@TiO2

纳米金属/TiO2复合材料

碳纳米管与金属氧化物复合材料

LTO/CNFs复合材料

二氧化钛包覆硫化亚锡(TiO2@SnS)复合材料

锂离子电池TiO2/石墨烯纳米复合材料

锂离子电池负极材料Li_4Ti_5O_(12)

TiO2/石墨烯气凝胶复合材料

锐钛矿型TiO2钠离子电池负极材料

锰氧化物及其复合物作为锂离子电池负极材料

TiO2P2O5纳米复合材料

共轭聚合物/二氧化钛纳米管复合材料

Fe3O4/TiO2复合材料

多孔Fe_3O_4复合材料

碳、二氧化钛基纳米复合材料

LTO/CNFs复合材料

Li4Ti5O12对LTO/TiO2复合材料

钛酸锂及炭包覆钛酸锂复合材料

掺杂SnO2纳米晶和TiO2-Graphene复合材料

TiO2@carbon复合材料

钛酸锂/碳纳米纤维锂离子电池负极材料

多壁碳纳米管/二氧化钛纳米复合材料(TiO2@MWNTs)

双壳层Si/TiO2/CFs复合材料

双壳结构(SiO2@TiO2@C)作为锂离子电池的负极材料

鸟巢状TiO2纳米线TiO2/Co3O4复合材料

SnO2/TiO2复合材料

互穿网络结构CNT@TiO_2多孔纳米复合材料

C@MoS2,Fe3O4@C和TiO2@C材料

TiO2/RGO负极材料

TiO2@MoS2分级结构复合材料

Li4Ti5O12-TiO2复合材料

Si@TiO2&CNTs复合材料

核壳Co3O4@a-TiO2微/纳米结构作为锂离子电池的负极材料

石墨烯复合一维二氧化钛纳米材料

锂硫电池TiO2/S复合正极材料

Li4Ti5O12材料

3D多孔石墨烯与P25(TiO2)复合用于锂离子电池

TiO2CoPtTiO2/CoPt/FeOx锂离子负极材料三维有序大孔(3DOM)材料

雪花状二氧化钛/二维纳米碳化钛复合材料

新型活性组分/石墨化介孔碳复合材料

20TiO2-GC纳米复合材料

TiO_2/石墨烯及TiO_2/Fe_3O_4复合材料

Li4Ti5O12/rutile-TiO2锂离子电池负极材料

纳米碳材料(石墨烯rGO和多壁碳纳米管MCNTs)的三维纳米复合材料

二氧化钛纳米线/二维层状碳化钛复合材料

Si和TiO2复合合成锂离子电池复合负极材料

g-C3N4包裹的SnO2-TiO2纳米复合材料

C/SnO2/TiO2纳米复合电极材料

硫掺杂二氧化钛/碳化钛(S-TiO2/Ti3 C2)复合材料

Co3O4/TiO2纳米管复合材料

TiO2-GO纳米复合材料

TiO2@NC材料

ZnCo2O4@TiO2纳米墙阵列复合材料

氧化钛包覆多孔中空硅球复合材料(MHSi@TiO2-x)

立方状二氧化钛/二维纳米碳化钛复合材料

氧化钛-碳纳米复合材料(TiOx@C)

负载TiO2的石墨化有序介孔碳复合材料

二氧化钛包覆银纳米线(Ag@TiO2)的纳米复合材料

TiO2/CoPt/FeOx锂离子负极材料

以上内容来自齐岳小编zzj 2021.4.22
