芳砜纶复合织物[PSA/SiO2/Mg(OH)2]的制备

氧化硅整理

配成一定浓度的氧化硅浸轧液,将芳飙纶布在其中浸渍15 min。

氧化硅整理芳矾纶工艺流程:

室温条件下二浸二轧(轧余率65%)→烘干(90 ℃,10 min)→焙烘(160 ℃,3 min)

氢氧化镁片状晶种的制备

将四口烧瓶(2000 mL)放入35℃玻璃恒温水浴槽,加入800 mL聚乙烯吡咯烷酮(PVP)溶液(10 g/L)。在烧瓶中缓慢加入稀氨水溶液(0.4 mol/L)直至pH值达到10.0后,以10 mL/h逐步加入MgCl2溶液(0.2 mol/L) ,持续2 h,同时控制氨水溶液的滴加速度和pH值在10.0~10.5,然后将Mg(OH)2溶液在反应温度下剧烈搅拌陈化1 h,即制得Mg(OH)2晶种。

采用Nano-ZS型纳米粒度及电位分析仪测定稀释后溶液中氢氧化镁晶种的平均粒径为15 nm, X-射线衍射光谱(XRD)表征其结构为六方片状的氢氧化镁晶种。

氢氧化镁晶种的种植

取Mg(OH)2晶种的母液于1 000 mL烧杯中,加入经氧化硅整理的芳讽纶织物,浸渍30 min,使用此母液对氧化硅改性芳矾纶织物二浸二轧处理(轧余率65 %左右),烘干(80℃)后备用。

氢氧化镁二次生长

在3 000 mL广口瓶中加入2 600 mL通过直接过滤制得的饱和氢氧化镁溶液,放入浸轧晶种的氧化硅改性芳矾纶织物,将广口瓶置于玻璃恒温水浴槽中(温度恒定为35℃)。通过恒流泵以4 mLh的速度向体系中通入一定浓度的MgCl2溶液,同时以2 mL/h的速度向体系中通入浓度为MgCl2溶液浓度4倍的氨水溶液,持续生长13 d。生长结束后取出，用蒸馏水洗涤3次,80℃烘干。

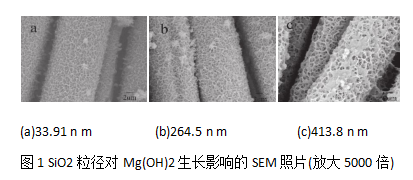

由图1可知,氧化硅粒径在一定范围内时,其整理到芳飙纶上对氢氧化镁二次生长的晶体形貌基本无影响,均呈蜂窝状,但是其对蜂窝孔大小有影响。氧化硅粒径为33.91 nm 时,蜂窝孔大小为450~1 100 nm;氧化硅粒径为264.5 nm时,蜂窝孔大小为520~1 400 nm;氧化硅粒径为413.8 nm时，蜂窝孔大小为900~2 000 nm。

由此可知,氧化硅粒径对晶体二次生长后芳飙纶表面的氢氧化镁含量和蜂窝孔大小有影响。这是因为以同等浓度不同粒径的氧化硅分散液整理芳飙纶时,小粒径的氧化硅由于其**的比表面积和高表面能,使得其结合到芳矾纶上的量相对较多,从而使吸附于其上的氢氧化镁晶种较多,相应的可供晶核结合的活性结合点则相对较多,且分布相对较密集。由于所用试验条件下生长体系中,过饱和状态的氢氧化镁位于溶液状态图中的**介稳区内,氢氧化镁晶体自发成核和晶体生长同时进行,生成的晶核可快速扩散到纤维表面晶种空隙间的活性结合点上,且分布相对密集。同时由于生长空间有限,使得平伏生长受到一定的**,立体方向的生长则较为有利,使得形成的交错相叠连接成的蜂窝状结构的孔洞尺寸相对较小。相反,由于大粒径氧化硅的比表面积相对较小,表面能低,使得其结合到芳矾纶上的量相对较少,因而吸附于其上的氢氧化镁晶种较少,使其能长大且形成的蜂窝状结构的孔洞尺寸相对较大,氢氧化镁含量也相对较大。

西安齐岳生物提供各种定制产品服务，包括二氧化硅定制、离子液体定制、酶制剂定制、HRP标记物定制、酶底物定制、二维晶体定制、水凝胶定制、纳米簇定制、纳米管定制、氮化物定制等等

齐岳供应相关定制产品：

三联吡啶基团修饰的纳米二氧化硅粒子

Ag@SiO2核壳纳米颗粒

羧基修饰的介孔二氧化硅纳米粒

嵌段共聚物对SiO2溶胶—凝胶过程的修饰

γ-氨丙基三乙氧基硅烷(KH-550)修饰纳米SiO2

载体SiO2表面修饰对钒基催化剂

POSS基聚合物修饰二氧化硅纳米粒子

聚马来酸酐和二氧化硅修饰的水溶性CdSe/ZnS荧光量子点

单链dna核酸适配体修饰二氧化硅/四氧化三铁磁性微球

SiO2微球修饰浸润剂

苯基修饰二氧化硅纳米片纤维

纳米二氧化硅修饰叶蜡石粉体

SiO2修饰的TiO2载体

纳米SiO2修饰玻纤表面

Bi1.5Zn1.0Nb1.5O7栅绝缘层的SiO2修饰

磁性纳米二氧化硅表面修饰

纳米二氧化硅修饰碳糊电极

金纳米棒的二氧化硅表面修饰

介孔二氧化硅对纳米二氧化钛进行表面修饰

胶体颗粒的二氧化硅棒修饰

壳聚糖修饰二氧化硅纳米粒子

厚度可控的纳米二氧化硅修饰毛细管柱

疏水性半导体量子点的二氧化硅修饰

介孔SiO2修饰多壁碳纳米管

SiO2修饰的阿霉素壳聚糖硬脂酸纳米粒

纳米二氧化硅修饰蒙脱土粒子

SiO2修饰的ZnO纳米多孔薄膜复合电极

POSS修饰二氧化硅核壳型色谱固定相

新型金纳米颗粒修饰二氧化硅纳米片

热炭化的氧化铝和纳米二氧化硅双重修饰多孔炭

纳米二氧化硅修饰的氧化石墨烯/环氧树脂复合材料

树杈状分子印迹二氧化硅修饰氧化铟锡

二氧化硅修饰的多球腔碳材料

二氧化硅修饰层状硅酸盐粉体

二氧化硅修饰疏水性半导体量子点

聚亚甲基蓝/纳米二氧化硅复合膜修饰电极(PMB-nano-SiO2/GCE)

掺杂12硅钼酸的二氧化硅薄膜修饰

纳米二氧化硅和二氧化钛复合薄膜(TiO2/SiO2)

碳氟基团修饰的疏水微孔二氧化硅膜

乙烯基修饰的微孔二氧化硅膜孔

表面修饰的有机-无机杂化微孔SiO2膜

三氟丙基修饰的有机-无机杂化二氧化硅膜

透明质酸修饰的介孔二氧化硅包覆金纳米棒

十三氟辛基修饰的疏水有机-无机杂化二氧化硅膜孔

CeO2修饰SiO2担载CuIr双金属催化剂(CuIr/SiO2)

介孔SiO2表面的氨基修饰

氨基嫁接介孔(ATES)弘氨基丙基三乙氧基硅烷ATES-SiO2

十七氟癸基修饰的有机-无机杂化二氧化硅膜

壳聚糖表面修饰的SiO2负载Ni-B非晶态合金

金属钯修饰的负载型聚酰亚胺-二氧化硅杂化膜(Pd-PI-SiO2)

zl 04.15
