离子注入剥离方法可以实现几乎所有单晶薄膜材料的转移制备,其制备的薄膜材料具有与单晶材料相当的晶体结构和电学性能。现有的硅晶圆的尺寸通常在12英寸,而氮化家(氮化昇)、砷化家(砷化家)、磷化锢(磷化锢);银酸锂(银酸锂)等材料的晶圆尺寸通常在4-6英寸。由于离子注入剥离方法原理的限制,其将类似氮化家(氮化家)等小尺寸晶圆制备超过6英寸的单晶薄膜受到了严重限制,氮化家(氮化家)、砷化家(砷化家)﹑磷化钢(磷化钢)﹔锯酸锂(锯酸锂)等单晶薄膜受到了应用的局限性。

提供的一种拼接式小尺寸单晶薄膜的制备方法,包括如下制备步骤:选择至少两个小尺寸单晶晶圆,在各小尺寸单晶晶圆的下表面注入高能量离子，使得各小尺寸单晶晶圆内部形成损伤层,损伤层将小尺寸单晶晶圆分隔成上压电层和单晶薄膜层,得到具有损伤层的小尺寸单晶晶圆;

在衬底的上表面划分出与各具有损伤层的小尺寸单晶晶圆匹配的键合区域,在键合区域内制备与各具有损伤层的小尺寸单晶晶圆匹配的键合层;

将各具有损伤层的小尺寸单晶晶圆的下表面叠放于一一对应的键合区域内,进行键合处理和晶圆劈裂处理,移除上压电层,制得拼接小尺寸单晶薄膜。

优选地,小尺寸单晶晶圆包括石英、片酸锂(LN)﹑钮酸锂(LT)﹑氮化铝、氧化锌、钛酸钡、磷酸二氢钾、锯镁酸铅、氮化家、砷化家、磷化锢、碳化硅、金刚石中的一种。

优选地,小尺寸单晶晶圆的规格为1×1mm2-100×100mm3;优选地,小尺寸单晶晶圆的规格为5×5mm2-10×10mm2。

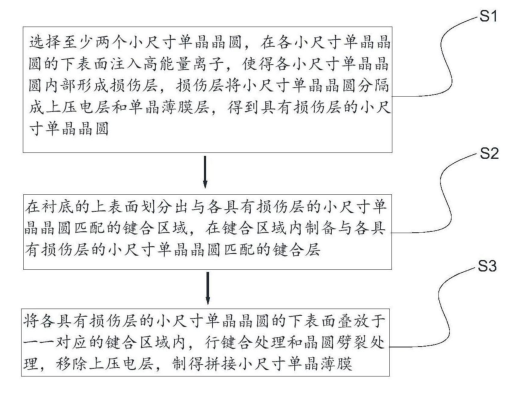

图1为拼接式小尺寸单晶薄膜的制备方法步骤框图

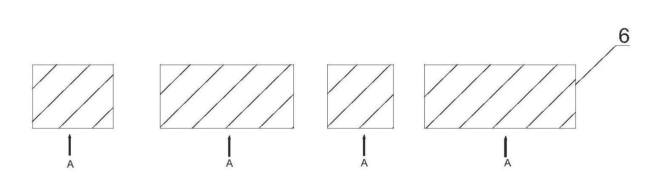

图2为本**中所述拼接式小尺寸单晶薄膜的制备方法步骤示意图

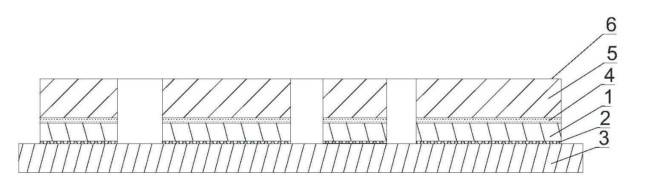

图3为本**中所述拼接式小尺寸单晶薄膜的制备方法步骤示意图

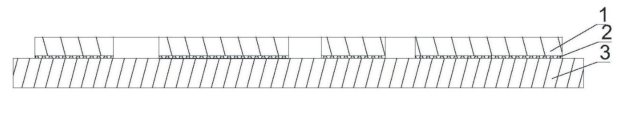

图4为本**中所述拼接式小尺寸单晶薄膜的制备方法步骤示意图图6为本**中所述拼接式小尺寸单晶薄膜结构示意图(俯视图);附图标记说明:

图5为本**中所述拼接式小尺寸单晶薄膜的制备方法步骤示意图

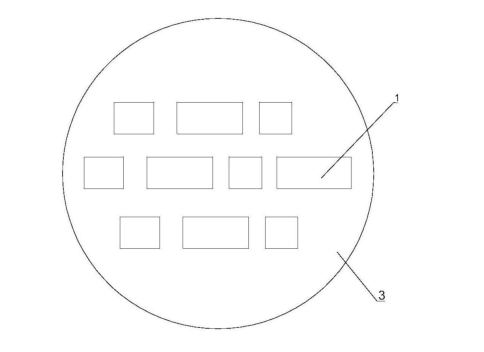

图6为本**中所述拼接式小尺寸单晶薄膜结构示意图(俯视图)

附图标记说明：

1-单晶薄膜;2-衬底;3-键合层;4-损伤层;5-上压电层。
