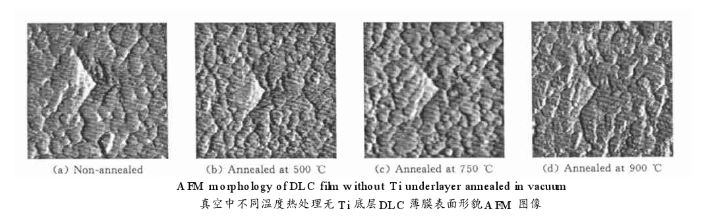

图1示出了经真空中不同温度下热处理的无Ti底层的DLC薄膜形貌的AFM像(玻璃陶瓷基体,簿膜厚度0 24 pm).可以看出，无Ti底层的DLC 薄膜表面存在尺寸300- 800 m之间﹑高度小于100 nm的品粒凸起，同时还存在着一些细小分散相 这同文献报道的结果一致换言之,所制备的DLC薄膜由石墨碎片﹑布基葱和金刚石晶粒组成,各组分以新型共价键组成网架结构,从而使得DLC薄膜具有良好的力学性能凸起的晶粒相含有大量sp3杂化的碳原子,故其硬度比细小分散相的大,而石墨碎片分散相主要由sp’杂化的碳原子所构成当真空热处理的温度低于500℃时，凸起晶粒的尺寸几乎保持不变;随着温度继续升高,DLC薄膜发生石墨化,表面层碳的氧化加剧,薄膜致密性降低,故硬度和弹性模量降低;但当退火温度达到9o0 ℃时,薄膜中形成大量碳化钛硬化相,故硬度和弹性模量反而有所增大。

                                                                         图1

a经真空500 ℃退火处理后无Ti底层的DLc簿膜的硬度﹑弹性模量和表面形貌几乎保持不变;经700 ℃退火处理后硬度和弹性模量有所降低;对于含Ti底层DLC,而经900℃退火处理后簿膜的硬度和弹性模量反而有所增大,这是由于高温退火导致形成大量碳化钛硬化相所致

b含Ti底层的DLC海膜的硬度和弹性模量比无Ti底层的DLC薄膜的低,热处理对弹性模量的影响不大;含Ti底层的DLC薄膜经真空400 ℃退火处理后,Ti易同氧结合形成TD:,从而同Ti的碳化过程形成竞争反应,因此薄膜内部同时含有To:和Tc

c无Ti底层的DLC薄膜经真空700 ℃热处理后摩擦系数保持不变;而经空气中500℃热处理后簿膜的摩擦系数明显降低,这是由于DLC簿膜在空气中热处理时更易发生石墨化所致

供应产品目录：

钛铝(铌)氮/碳化物(TiAl(Nb)N/C)薄膜

铌基超薄薄膜

离子束增强沉积铌(钛)薄膜

非晶铌金属氧化物薄膜

钒铝碳 V2AlC3薄膜

超薄二氧化钒薄膜

晶圆级二氧化钒薄膜

高性能二氧化钒薄膜

三氧化二钒纳米线薄膜

二氧化钒热致变色薄膜

碳化钒薄膜

钒配合物(VO2(3-FL))和碳纳米管复合薄膜

铬铝碳 Cr2AlC薄膜

沉积态贫铀(DU)薄膜

铝表面抗腐蚀多层有机复合薄膜

铝铟镓氮四元合金薄膜

压铸铝合金表面耐蚀性银基非晶薄膜

易降解的镀铝薄膜

顶层金属薄膜

BOPP/VMCPP型镀铝复合薄膜

铝合金表面(TixAly)N薄膜

铬掺杂碳基薄膜

流延聚丙烯蒸镀金属薄膜（MCP）

二氧化硅薄膜

氧化铝薄膜

以多孔碳为骨架的纳米铝热薄膜

氧化铟锡钽薄膜

钽基介质薄膜

铝合金表面耐蚀润滑一体化薄膜

非晶硅薄膜

多晶硅薄膜

含钽薄膜

抗氧化铀钽薄膜

掺钽铀薄膜

氮化铪薄膜

氧化铌(钽)薄膜

钽硅介质薄膜

钽铝合金薄膜

铌铝碳 Nb4AlC3薄膜

XRF聚酯薄膜

钒铝碳 V4AlC3薄膜

钼钨硫MoWS2薄膜

二硫化钼和硫化钼钨合金薄膜

含钼或钨薄膜

类石墨烯二硫化钨薄膜

二硫化钼MoS2薄膜

层状二硫化钼纳米薄膜

稀土掺杂MoS2薄膜

MoS2/C复合薄膜

Au NPs薄膜

MoS2/a-C复合薄膜

磁控溅射MoS2+Sb2O3防冷焊薄膜

单层/少层/多层二硫化钼纳米复合薄膜

C/N共掺MoS2复合薄膜

层状二硫化钼/石墨烯(MoS2/Graphene)薄膜

非平衡磁控溅射离子镀MoS2-Ti复合薄膜

自润滑薄膜二硫化钼(MoS2)和硬质耐磨薄膜氮化钛(TiN)

无机硫化物二硫化钼(MoS2)固体润滑薄膜

**的二硫化钼MoS2纳米多层薄膜

二硒化钼MoSe2薄膜

二维二硒化钼（MoSe2）薄膜

稀土掺杂MoSe2薄膜

铜铟镓硒薄膜

单层/少层/多层硒化钼(MoSe2)薄膜

铜锌锡硫硒薄膜

银掺杂硒化钼(MoSe2)薄膜

二碲化钼MoTe2薄膜

单晶二碲化钼(MoTe2)薄膜

单层/少层/多层二碲化钼(MoTe2)薄膜

二维二碲化钼(MoTe2)薄膜

半金属MoTe2薄膜

MoTe2及MoTe2/MoS2异质结薄膜

二维硒化钼薄膜

二硫化钨（WS2）薄膜

大面积MoS2/二硫化钨（WS2）薄膜

单层/少层/多层二硫化钨（WS2）复合薄膜

二硫化钨/钨掺杂类金刚石(WS2/W-DLC)复合薄膜

二硒化钨（WSe2）薄膜

大尺寸二硒化钨（WSe2）薄膜

二硒化钨（WSe2）半导体薄膜

单层/少层/多层二硒化钨（WSe2）薄膜

垂直基底生长硒化钨纳米片薄膜

过渡金属硫属化物薄膜电晶体

二碲化钨（WTe2）薄膜

二碲化钨（WTe2）和铋薄膜

掺杂VO2薄膜

二硫化锡SnS2薄膜

锡化亚锡SnS薄膜

硫化铋(Bi2 S3)薄膜

nO/SnS复合薄膜

CdS/CdS和CdS/Dy/CdS薄膜

可挠性P型氧化亚锡薄膜电晶体

含氧化亚锡颗粒的双轴取向聚酯薄膜

氧化亚锡多晶薄膜

二硫化锡/三硫化二锡/硫化亚锡异质结薄膜

锡硫化物薄膜

硫化亚锡(SnS)薄膜

电沉积硫化亚锡(SnS)薄膜

硫化亚锡(SnS)异质结薄膜

简易硫化亚锡(SnS)微米棒薄膜

聚苯乙烯磺酸(PEDOT:PSS)/硫化亚锡(SnS)纳米带柔性薄膜

硫化亚锡(SnS)敏化纳晶TiO2膜

六方氮化硼（HBN）薄膜

石墨烯-六方氮化硼（HBN）薄膜

Zn原位掺杂的P型六方氮化硼（HBN）薄膜

催化剂辅助化学气相生长高结晶六方氮化硼（HBN）薄膜

高储能效率铁电聚合物基电介质薄膜

三硒化二铟In2Se3薄膜

硒化铟(InSe和In2Se3)纳米薄膜

Cu(In,Ga)Se_2和Cu_2ZnSnSe_4薄膜

黄铜矿系薄膜

CuInSe2(CIS)薄膜

二硒化钼（MoS2）薄膜

大尺寸单层/多层/少层二硫化钼（MoS2）薄膜

二维硒化钼（MoS2）薄膜

二氧化钛纳米线/二硒化钼（MoS2）复合薄膜

二硒化铌NbSe2复合薄膜

二硫化钒VS2薄膜

氮化碳(CNx)薄膜

高氮含量氮化碳（C3N4）薄膜

射频磁控溅射沉积氮化碳(CNx)薄膜

氮化碳(CNx/TiN)复合薄膜

磷掺杂的石墨相氮化碳(CNx)薄膜

硒化锗GeSe薄膜

二元化合物硒化亚锗(GeSe)薄膜

**纯相GeSe多晶薄膜

Ge-In-Se硫系薄膜 锗-铟-硒薄膜

新型硒化锗GeSe无机薄膜

硫化锗GeS薄膜

硫化锗-硫化稼-硫化镉非晶薄膜

Li3PO4/GeS2复合固体电解质薄膜

锗复合磷酸锂固体电解质薄膜

硫化锗玻璃薄膜

硒化镓GaSe薄膜

硫化镓GaS薄膜

碘化铬CrI3薄膜

交叉状碘化氧铋纳米片薄膜

p型碘化亚铜CuI薄膜

CH3NH3PbI3多晶薄膜

玻璃纤维布负载碘氧化铋光催化薄膜

半導體碘化鉛薄膜

鈣鈦礦薄膜

二硫化钛TiS2薄膜

二维纳米二硫化钛TiS2薄膜

二硒化钛TiSe2薄膜

CulnSe2薄膜

CuMSe2(M=In,Ga,Ti)薄膜

Cu(In,Ga)Se2薄膜

二硒銅銦(鋁)薄膜

铟锗碲In2Ge2Te6薄膜

锗锑碲非晶薄膜

基于锗锑碲与IV族碲化物交替堆垛的多层相变薄膜

二硫化铼（ReS2）薄膜

大面积二维的二硫化铼（ReS2）薄膜

二硫化铼（ReS2）纳米片阵列薄膜

二硒化铼ReSe2薄膜

二硒化硒SnSe2薄膜

硒化后CZTSSe薄膜

二维SnSe和SnSe2薄膜

銅鋅錫硒(Cu2ZnSnSe4)薄膜

二硒化銅銦薄膜

硒化亚锡(SnSe)薄膜

铜锌锡硒Cu_2ZnSnSe_4(CZTSe)薄膜

Ag掺杂SnSe半导体薄膜

二硒化钯PdSe2薄膜

二硒化钯二维晶态薄膜

二碲化钯 PdTe2薄膜

内嵌高密度钯纳米晶的介质薄膜

钯/铂纳米薄膜

钯(Ⅱ)-锌卟啉-二氧化钛三元复合配位聚合物薄膜

yyp2021.3.23
