金属纳米颗粒在医学上有多种应用，涉及细菌、真菌和生物分子合成金属纳米颗粒的方法被认为是温和、简单和环保的，由于易于操作和具有遗传修饰特性，细菌有望成为合成AgNPs的候选，然而，大多数细菌合成方法反应速度缓慢或者不适合大规模培养，因此，非致病菌更适合AgNP的合成，此外，太阳辐射能够**的合成金纳米粒子且减少能源成本。

一种用太阳照射法从芽孢杆菌淀粉酶和AgNO3的细胞提取物中制备了银纳米颗粒的方法，光强度、芽孢杆菌提取物浓度和NaCl添加量会影响AgNPs的合成。在较佳条件下（太阳能强度为70000 lx，提取物浓度为3 mg/mL，NaCl含量为2 mM），在80分钟内将98.23±0.06％的Ag+（1 mM）还原为AgNPs，并且达到了AgNPs的电势为70.84±0.66毫伏，TEM（透射电子显微镜）和XRD（X射线衍射）分析证实，合成了平均直径为14.6 nm的圆形和三角形结晶AgNPs。由于热灭活的提取物还介导了AgNPs的形成，因此酶促反应可能不参与AgNPs的形成。AgNPs的较高的绝对电位值，可能是由于与蛋白质相互作用引起的，这可能解释了AgNPs悬浮液的高稳定性。AgNPs在液体和固体培养基中均显示出对枯草芽孢杆菌和大肠杆菌的抗菌活性。

将淀粉芽孢杆菌 LSSE-62（含蛋白胨10）接种于LB培养基中进行培养制备无细胞芽孢杆菌提取物。研究不同反应条件（太阳辐射、无细胞提取物浓度和NaCl添加物）对合成AgNPs的影响。

**用4 mg/mL的无细胞提取物研究了不同太阳强度（30000、40000、50000、70000 lx）对AgNPs合成的影响，将一个样品置于黑暗中作为对照，通过玻璃窗进行阳光照射，通过在样品前放置不同的玻璃片并用TES 133A勒克斯仪测量光线来调节光强；随后在70000 lx太阳强度下研究不同数量的细胞游离提取物（1,2,3,4 mg/mL）的影响，以不含提取物的AgNO3溶液为对照；在含有3 mg/mL提取物的混合物中，以70,000 lx的光强度测定NaCl的影响，NaCl浓度为0.5、1、2和3 mM。使用紫外可见分光光度计扫描反应混合物的紫外可见光谱来测定AgNPs的产量；用贝克曼库尔特德尔萨纳诺分析仪进行电位分析；用带能量色散光谱系统的JEM-2010透射电子显微镜对AgNPs进行表征，计算颗粒粒径分布；用Bruker Vecter 22 FTIR对AgNPs进行傅立叶变换红外光谱分析；用扩散法测定固体LB培养基中的抗菌活性。

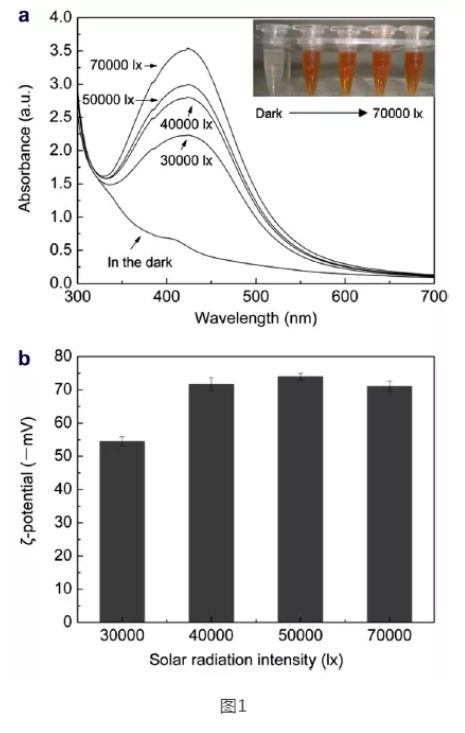

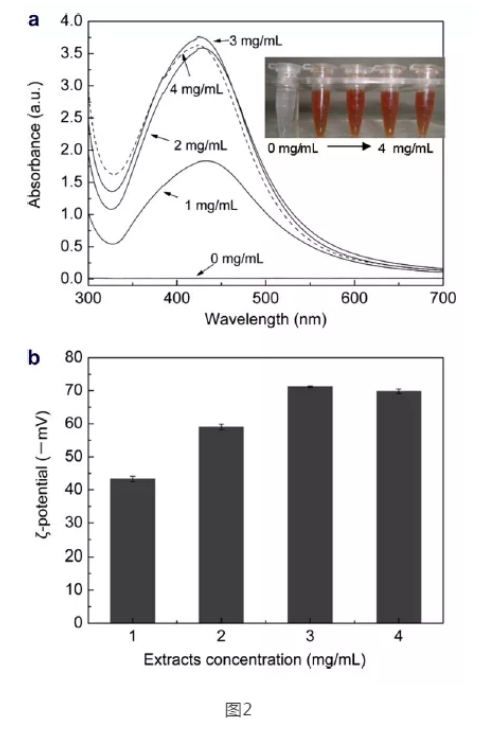

在含有4 mg/mL无细胞芽孢杆菌提取物并暴露于阳光下1分钟的情况下，观察到反应混合物的颜色从浅棕色变为黄色，并在100分钟后，溶液变为橙红色，可见区光谱的吸光度增加，在暗箱中孵育的样品没有观察到这种变化（图1a），颜色的变化是由于AgNPs在可见区域的表面等离子体共振，在不同光强下孵育，在423 nm左右得到了相同的主峰，这表明AgNPs的颗粒大小和形状相似。胶体稳定性的理论**是电位的绝对值为30 mV，而超过50 mV的绝对值则表明分散度是高稳定的，在30,000 lx和40,000 lx时产生的AgNPs的绝对电位值分别为54.52±1.44 mV和71.70±1.96 mV，但在较高光强时产生的AgNPs的值无统计学差异（图1b）。图2显示了在存在不同数量的无细胞提取物的情况下AgNPs的可见吸光度和，峰吸收强度随细胞提取物浓度的增加而增加，在3 mg / mL提取液中获得较大吸收强度。在通过真菌细胞提取物合成AgNPs的过程中，蛋白质参与了AgNPs的还原和稳定化，并通过与蛋白封盖实现AgNPs的稳定。添加NaCl，在反应结束时，几乎检测不到残留的Ag+，并且98.23±0.06％的Ag+被还原为AgNPs。合成的AgNPs的XRD光谱与粉末衍射标准联合委员会的纯结晶银结构数据库匹配，作者的研究表明，当采用其他细菌和真菌合成的AgNPs也为纳米晶体形式。在液体培养中，试验细菌枯草杆菌和大肠杆菌的生长受到AgNPs浓度依赖性的**。

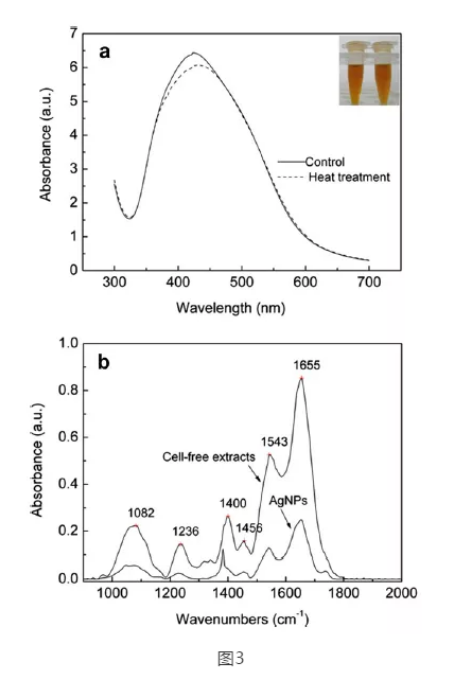

由于热变性的无细胞提取物在太阳辐射下能**地介导AgNPs的形成（图3a），可见光和紫外光也可以介导AgNPs的合成，在细胞提取物存在的情况下，光驱动AgNPs合成的确切机制尚不清楚，但已证实含有羧酸的肽的参与，红外光谱分析（图3b）显示，在1655和1543 cm-1处的条带可以被认为是酰胺的羰基伸缩和酰胺的-N-H伸缩振动，1456 cm-1处的峰是由于氨基酸残基羧基上COO-的对称拉伸。AgNPs显示了与无细胞提取物相同的特征带，表明银纳米晶体被蛋白质包裹，对于用真菌提取物生产的AgNPs，被报道了相似的结果，由带负电的蛋白质封端导致的AgNPs的高负电位性质可能是使AgNPs稳定的原因。

我们公司可以提供金纳米簇/金纳米球/金纳米笼/金纳米壳/金纳米星/金纳米三角片/金纳米线/金纳米球/金纳米棒等等金系列产品。我们可以对这些金纳米产品进行功能化。

相关产品

聚乙二醇化树状大分子包裹的纳米金颗粒

RGD多肽修饰的多功能树状大分子包裹的纳米金颗粒

透明质酸包裹的金纳米粒子

壳聚糖包裹纳米金粒子

泛影酸/叶酸修饰的多功能树状大分子包裹的纳米金颗粒Au DENPs

靶向脂质体包裹水相纳米金复合物

壳聚糖改性聚氨酯及壳聚糖包裹纳米金

叶酸修饰的多功能靶向造影剂磁性氧化铁/金纳米颗粒

叶酸修饰的复合泛影酸的聚酰胺-胺树状大分子金纳米粒子

柠檬酸根包裹的纳米金颗粒

金纳米颗粒功能化二硫化钼纳米复合材料

溶菌酶功能化金纳米颗粒材料

鲁米诺及衍生物功能化的金纳米材料

DNA功能化的金纳米颗粒

苝酰亚胺功能化的金/银纳米颗粒

杯芳烃功能化金纳米颗粒

赖氨酸修饰的苝酰亚胺功能化金纳米颗粒

多层壳包覆的功能化金纳米颗粒

乳糖酸修饰的低代数PAMAM包裹金纳米颗粒

硫辛酸功能化的金纳米颗粒

树枝化聚苯/金复合纳米粒子

功能化Pd@Au纳米颗粒

抗氧化配基功能化的金纳米复合物

功能化金刚石纳米颗粒

多肽功能化金纳米颗粒

纳米金颗粒包裹的PEG功能化PAMAM树状大分子

金纳米颗粒修饰的硫酚功能化石墨烯复合材料

叶酸修饰的多功能靶向造影剂磁性氧化铁/金复合纳米颗粒

三联吡啶衍生物配体与β-二酮稀土配合物包覆金纳米颗粒

金纳米颗粒修饰的多壁碳纳米管(MWCNTs)

多官能团表面修饰金属纳米颗粒

碳纳米管/聚苯胺/纳米金复合材料

配位键修饰的功能性纳米颗粒/氧化石墨烯纳米杂化材料

牛血清白蛋白修饰纳米金颗粒

金纳米颗粒功能化还原氧化石墨烯(RGO)和多壁碳纳米管(MWCNTs)

铂修饰的枝状金纳米复合材料

C18键合纳米金修饰二氧化硅颗粒

石墨烯(GS)-壳聚糖(CS)-纳米金(Nano-Au)复合材料

纳米金(Au)包被瘦肉精-牛血清蛋白(CLB-BSA)

纳米金修饰羧甲基壳聚糖

纳米金修饰乙酰胆碱酯酶

柔红霉素修饰的纳米金

金纳米颗粒复合材料(ssDNA-AuNPs);Hyaluronic Acid-DNA透明质酸修饰脱氧核糖核酸

二氧化硅包裹金纳米颗粒

氨基、羧基功能化的纳米金试剂

PEG包裹的纳米金颗粒（PEG末端链接不同基团）

BSA包裹的纳米金颗粒

葡聚糖包裹的纳米金颗粒

氨基功能化的金纳米粒子

羧基功能化的金纳米粒子

聚乙烯亚胺包裹纳米金（PEI-nanogold）

氧化气氛下氧化钛包裹金纳米颗粒

金纳米离子包裹二氧化硅壳核材料

红细胞膜包被金纳米颗粒

11-巯基十一烷酸包裹的金纳米颗粒

单分散性PEG修饰金纳米颗粒

纳米金颗粒标记外泌体

葡萄糖包被的纳米金颗粒(Gold Nanoparticle, GNP）

纳米金颗粒标记外泌体

氧化硅修饰的纳米金

D-丙氨酰-D-丙氨酸(D-alanyl-D-alanine，DADA)修饰金纳米颗粒（Au_DADA）复合材料

四面体DNA修饰金纳米颗粒上合成Au-TDNNs复合材料

精氨酸/氨基酸修饰金纳米颗粒

富勒醇修饰的金纳米颗粒

肽修饰的金纳米颗粒

FITC/羧基官能化修饰金纳米颗粒

CY3/FITC/马来酰亚胺功能化金纳米颗粒

CY3和羧基官能化金纳米颗粒

FITC和叠氮功能化金纳米颗粒

Cy3和NHS功能化金纳米颗粒

FITC和甲基功能化金纳米颗粒

FITC和生物素功能化金纳米颗粒

Cy3和蛋白A功能化金纳米颗粒

金纳米粒子修饰黑磷纳米片

精氨酸-甘氨酸-天冬氨酸RGD修饰的金纳米颗粒

三缩乙二醇聚谷氨酸酯修饰金纳米颗粒

zzj 2021.3.18
