光致发光变色有机三甲基三苯胺(T3TA)多晶薄膜（含定制列表）

光诱导有机自由基在有机合成、光电器件和生物技术等领域有广泛的研究和应用。然而，凝聚态下的光诱导自由基发光却鲜有报道。尽管有机自由基的双自旋跃迁是自旋允许的过程，理论上有利于激子辐射跃迁产生**率的荧光，但是光诱导产生的自由基通常是不发光的，因为它们非常不稳定，存在寿命太短。另一方面，有机自由基在凝聚态下非常容易发生电子转移或自旋交换，其发光受到聚集猝灭效应的限制。

新型有机/高分子功能材料在新型有机/高分子光电功能材料与器件应用领域开展了长期系统的研究，取得了较好的进展。合成了多个系列结构简单且具有新颖发光性能的有机发光材料，例如，有机超长磷光材料、有机力刺激响应发光材料等等。在研究三苯胺衍生物过程中发现对位取代的三甲基三苯胺(T3TA)晶体具有明显的可逆光致自由基发光现象：该晶体在低光强紫外光照射下其发光颜色发生**变化，由蓝色变为淡粉色，在发射光谱中能明显观察到580 nm位置有新的发射峰生成。一旦关闭紫外光源后，晶体发光颜色迅速恢复为蓝色。

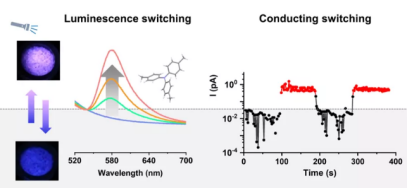

图1. 灵敏可逆响应的光致发光自由基晶体：光致发光变色和光致导电开关双重响应

通过深入系统地研究发现，T3TA分子在其晶体中的扭曲和不对称构象以及分子间较弱的C-H…π相互作用均有利于光致发光自由基的产生。从理论上和实验上阐明了这类分子在紫外光照下发生了阳离子自由基参与的发光过程。此外，利用T3TA多晶薄膜制备了双通道光敏器件，该器件在紫外光照射下既具有发光变色功能又具有导电开关功能。值得注意的是，在低电压(10 V)和低光强(10 mw cm-2)下，该器件具有灵敏的光导电开关响应，其光电流开/关增益约为102。通过对器件的光导性和电导原子力显微镜研究，证明了双通道光敏特性能够快速重复。该实验结果为设计新的光电传感系统提供了思路，在基于光致发光自由基的光电操作开关和信息加密等领域具有重要的潜在应用。

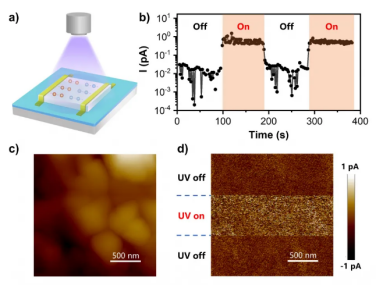

图2. a）光致发光变色和光致导电开关双重响应光敏器件示意图；b）光敏器件光致导电开关响应；光照开和关条件下光敏器件对应的c）原子力显微照片和d）电导原子力显微照片。

产品供应列表：

光致变色与光子材料

多功能光致变色化合物

有机光致变色材料

有机光致变色基团

二芳基乙烯类光致变色材料

光子存储原理与光致变色材料

光致变色液晶高分子胆甾介晶基元

偶氮苯光色基元侧链共聚硅氧烷(PSI)

光致变色纳米W03粉体

聚乙二醇-螺吡喃类光致变色化合物

含4个己氧基偶氮苯基元的零代(G0)光致变色液晶树状物

苯氧基萘并萘醌类光致变色材料

光致变色冠醚部花菁染料

细菌视紫红质光致变色材料

PMMA和PS掺杂螺吡喃光致变色膜

5-硝基水杨醛-吲哚啉-6-硝基-1,3',3'-三甲基吲哚啉苯并吡喃光致变色

光致变色高分子材料

螺噁嗪光致变色材料

二氧化钛溶胶凝胶的光致变色材料

光致变色聚合物

光致变色螺吡喃聚合物

螺噁嗪光致变色聚合物

二芳基乙烯光致变色聚合物

偶氮苯类光致变色聚合物

苯氧基萘并萘醌光致变色聚合物

俘精酰亚胺光致变色共聚物

硫靛光致变色共聚物

双硫腙光致变色聚合物

二氢吲嗪光致变色聚合物

硝基一代光致变色液晶树枝状大分子

柠檬酸铁(Ⅲ)络合物的光致变色材料

氧化钼-二氧化钛复合膜的可见光致变色

含偶氮苯侧链型聚酰亚胺的光致变色材料

光致变色WO3/4,4'—BPPOBp超晶格薄膜

光致变色俘精酸酐:(1-对甲氧苯基-2-甲基-5-苯基)-3-吡咯-乙叉(异丙叉)-丁二酸酐

紫方钠石-光致变色天然矿物材料

有机铵十聚钨酸盐在溶液中的光致变色

钛凝胶的光致变色

新型偶氮化合物光致变色

螺噁嗪类光致变色化合物

聚氨酯-光致变色微胶囊0.5236μm

WO3/ZnO纳米粒子复合体系的光致变色材料

含席夫碱基团的光致变色螺吡喃化合物

光致变色菌紫质薄膜

三氧化钼溶胶-凝胶光致变色

吲哚啉螺吡喃光致变色

含胆甾介晶基无侧链聚硅氧烷的光致变色材料

多功能二噻吩乙烯光致变色光分子

6-苯基-4′-(4-[4-(1H-吡唑)乙烯]苯基)-2, 2′-联吡啶

含有咔唑及8-苄氧基喹啉基团的有机蓝光发光材料

N-[6-(8-苄氧基喹啉基)-己基]咔唑(CZBQ)

可溶性对称烷氧基取代聚对苯衍生物

聚(2,5-二己氧基)苯(DHO-PPP)

聚(3-辛基)噻吩对二甲氨基苯甲烷(POTDMAB)

聚{吡咯-2,5-二[(对二甲氨基)苯甲烯]}(PPDMABE)

聚[(2-N,N-二甲胺基嘧啶-4,6-二)-2,5-噻吩](PThPm)

聚[吡咯-2,5-二(3-甲氧基-4-羟基苯甲烯)]

聚[(5,6-二氟-苯[c][1,2,5]噻二唑-4,7-基)-交替-((E)-2,3-双(3"-(2-辛基十二烷基)-(2,2＇-双噻吩)-5,5"-基)丙烯腈)](DFBT812)

聚[(5,6-二氟-苯[c][1,2,5]噻二唑-4,7-基)-交替-((E)-2,3-双(3"-(2-癸基十四烷基)-(2,2"-双噻吩)-5,5＇-基)丙烯腈)](DFBT1014)

5,10-双(三异丙基硅乙炔基)二噻并[2,3-d2,3-d苯并1,2-b4,5-b二噻吩(DTBDT-TIPS)

5,10-双(4,5-二癸基噻吩-2-乙炔基)二噻并2,3-d:2,3-d苯并[1,2-b4,5-b]二噻吩(TE)

聚合物PDTBDT-TIPS-IDHD

PDPP-TT(6)-BT

PDPP-TTT(6)-BT

PDPP-TTT(6)-TPD[1-2]

一种新型窄能隙(Eg=1.451 eV～1.790 eV)

大π共轭高分子--聚{(3-辛酰基)吡咯-2,5-二(对硝基苯甲烯)(POPNBE)

一种新型窄能隙 Eg在178～1 94eV之间

大π共轭高分子-聚(3乙酰基)吡咯2 ,5二(对硝基苯甲烯)(PAPNBE)

聚[(3-辛酰基吡咯-2,5-二)对二甲氨基苯甲烯](POPDMABE)

聚吡咯-{2,5-二(对硝基苯甲烯)(PPNB)

聚吡咯-2,5-二 (3-甲氧基-4-羟基苯甲烯)

聚吡咯-2,5-二(二茂铁甲烯)](PPDFcE)

聚吡咯-2,5-二(二茂铁甲烷)](PPDFcA)

聚{(3-丙酰基)吡咯-2,5-二(对硝基苯甲烯)(PPPDNBE)

聚{(3-丁酰基)吡咯-2,5-二(对十四烷氧基苯甲烷)(PBPDTBA)

两种新型可溶性聚吡咯甲烯衍生物

聚(3-丁酰基吡咯-2,5-二)对硝基苯甲烯(PBPNBE)

聚(3-丁酰基吡咯-2,5-二)(3-羟基-4-甲氧基)苯甲烯(PBPHMBE)

聚吡咯2 ,5二( 对二甲氨基苯甲烯)(PPDMAB)

新型含有推-拉电子基团的聚吡咯衍生物

聚{(3-乙酰基)吡咯-2,5-二(对丁氧基苯甲烯)PAPDBOBE

聚{3-丙酰基吡咯-2,5-二（对十四烷氧基苯甲烯）PPPDTBE

侧链含偶氮基团的新型聚吡咯甲烯衍生物

聚(3-丁酰基吡咯-2,5-二)对二甲氨基偶氮苯甲烯(PBPDMAABE)

聚{吡咯-2,5-二[(对二甲氨基)苯甲烯]}(PPDMABE)

聚吡咯 - 2 ,5-二 (对二甲胺基苯甲烯 ) ( PPDMAB)

含推-拉电子基团、窄能隙(Eg=1 63～1 87eV)、大π共轭高分子

聚(3乙酰基吡咯) 2,5二(对二甲氨基苯甲烯)PAPDMABE

聚3 丁酰基吡咯(PBPY)

聚[(3 丁酰基吡咯 2,5 二)对二甲氨基苯甲烯](PBPDMABE)

聚吡咯-2,5-二(3-甲氧基-4-羟基苯甲烯)

聚吡咯-2,5-二(3-甲氧基-4-羟基苯甲烷)

新型水溶性大π共轭高分子

聚吡咯-2,5-二(对二甲氨基苯甲烯)(PPDMAB)

聚吡咯-2,5-二(对硝基苯甲烯)(PPNB)

低能氮离子对聚[(3-乙酰基吡咯-2,5-二)对二甲氨基苯甲烯](Papdmabeq)薄膜材料

水溶性共轭聚合物PFPNBr-biotin

一种多羧基荧光共轭聚电解质(PPE-(COOK)4)

五种新的含氮杂环的共轭聚合物

含1,3,5-三苯基-2-吡唑啉单元的聚苯撑乙炔C10-PPE-TPP

含3,6-二苯基-吡咯[3,4-c]吡咯-1,4-二酮单元的聚苯撑乙炔C10-PPE-DPP

聚苯撑乙烯C6DPPDHPV

含3,6-二噻吩-吡咯[3,4-c]吡咯-1,4-二酮单元的聚苯撑乙烯C6DTDPPDHPV

主链型D-A(推-拉电子结构)共聚物

PF-HSTBT,

PF-HOSTBT,

PSiF-HSTBT

PSiF-HOSTBT

新的蓝光聚合物(PBF-OXD)

1,4-二(2-噻吩基)苯并[c]哒嗪(5a)

1,4-二[2-(3-己基噻吩基)]苯并[c]哒嗪(5b)

1,4-二[2-(5-己基噻吩基)]苯并[c]哒嗪(5c)

全共轭刚性-刚性嵌段共聚物

聚(3-己基硒吩)-b-聚3-(6-羟基)-己基噻吩

(P3HS-b-P3HHT)

4-(4-吡啶基)乙烯基)苯乙烯基-N,N-二正丁基苯胺

聚[(2-N,N-二甲胺基嘧啶-4,6-二)-2,5-噻吩](PThPm)

1,4-二(5醛基噻吩基-2)2,5二辛氧基苯

氟尿嘧啶修饰的自由卟啉

5-(2-(5-氟尿嘧啶-3-基/乙氧基苯基)-10,15,20-三苯基卟啉

苯并咪唑衍生交替共聚物

聚2-己基-1,3-苯并咪唑-1,4-二乙炔基-2,5-二辛氧基苯

聚2-己基-1,3-苯并咪唑-1,4-二乙炔基-2,5-二(十二烷氧基)苯

聚2-己基-1,3-苯并咪唑-9,9-二辛基芴

三嗪胺衍生物:4-(9-蒽基)6-辛氧基-1,3,5-三嗪-2-胺AOOTA

合成具哑铃型刚性PVKDPF

高Er的聚合物主体材料,聚(3-三苯基硅-乙烯基咔唑)(PVKSi)

基于噻吩及喹喔啉共轭聚合物

2,3-二(呋喃-2-基)5,7-二(4-丁基噻吩-2-基)噻吩并3,4-b吡嗪FBTP

 2,3-二(呋喃-2-基)5,7-二(噻吩-2-基)噻吩并[3,4-b]吡嗪(FTTP)

 5,8-双-(3,4-二甲氧基-噻吩-2-基)-2,3-二-呋喃-2-基-喹喔啉(MTFQ)

5,8-双-(3,4-二甲氧基-噻吩-2-基)-2,3-二苯基喹喔啉(MTPQ)

正聚N-乙烯咔唑(PVK)

中性侧链修饰有叔丁酯保护的氨基基团的共轭聚合物PFP-Boc

3,6-二苯基-吡咯3,4-c吡咯-1,4二酮单元的聚苯撑乙炔C10-PPE-DPP

聚苯撑乙烯C6DPPDHPV

3,6-二噻吩-吡咯[3,4-c]吡咯-1,4-二酮单元的聚苯撑乙烯C6DTDPPDHPV

聚苯撑乙烯C62DTDPPDHPV

基于π-π共轭的以吡嗪为核心,乙烯基苯为侧链:线型超支化单体

M_1(2,5-苯乙烯基吡嗪)

M_2(2,3,5,6-苯乙烯基吡嗪)

σ-π共轭的线型甲基苯基共聚硅烷(PDMPS)与以笼型倍半硅氧烷(POSS)为核心

PDMPS为传感单元侧链的三维超支化σ-π共轭聚合物(3D-HPs)

硅桥连共轭聚合物

1,4 双(二甲基硅基)苯

4,4′ 双(二甲基硅基)联苯

9,10 双(二甲基硅基)蒽

聚苯撑乙炔-b-聚喹喔啉(PPE-b-PQD)

中性小分子-中性共轭聚合物

LHD复合薄膜(PCBM-CP/LDH)n

Ir(F2ppy)3@PVK/LDH磷光超薄膜

呋喃[3,4-b]吡啶类杂环化合物FPD

呋喃[3,4-b]吡啶类杂环化合物FPZ

呋喃[3,4-b]吡啶类杂环化合物FPDZ

呋喃[3,4-b]吡啶类杂环化合物FPMD

呋喃[3,4-b]吡啶类杂环化合物,FTZ1

呋喃[3,4-b]吡啶类杂环化合物FTZ2

新型低带隙聚合物

(VDOT-TP)n(VDOT-FP)n

(VDOT-TP)n

基于苯并[1，2-b：4,5-b′]二噻吩的低带隙聚合物

thieno[3，4-b]pyrazine（TP）

thieno[3，4-b]thiadiazole（TD）

dithieno[3，4-b：34-e]pyrazine（DTP）

1，2，5-thiadiazolo[3-4-e]thieno3，4-b-pyrazine-TTP

5,10-二烷基噻吩基二噻并苯并二噻吩聚合物

上述产品齐岳生物均可定制，仅用于科研，不可用于人体！

wyf 03.10
