齐岳供应一种新型的可调层结构的共组装磁性纳米囊泡（提供表征图示）-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨推荐西安齐岳生物 -

您当前所在位置：首页 > 宣传资料 > 无机纳米

产品分类

多孔纳米

无机纳米

齐岳供应一种新型的可调层结构的共组装磁性纳米囊泡（提供表征图示）

发布时间：2021-03-09 作者：zzj 分享到：

超顺磁性的氧化铁纳米粒子由于具有良好的稳定性、生物相容性、合适的尺寸及磁响应性，超顺磁性的氧化铁纳米粒子（SPIONs）在生物医学方面具有广泛的应用，比如生物成像、免疫分析、细胞分离、**成像和**等。但是尺寸较小的SPIONs每颗的磁化强度有限，限制了其在深层组织成像方面的应用。增加氧化铁纳米颗粒（NP）的尺寸（>26nm）导致更高的磁矩，但因此可能导致纳米颗粒的胶体不稳定性。

通过调整PS-b-PAA和SPIONs的比例，可以控制膜的厚度由9.8变化为93.2 nm，同时观测到磁性囊泡由单层变为多层结构。随着磁性囊泡膜变厚的同时，SPIONs密度增大，磁化强度变高，横向弛豫率大大增加。后续的细胞动物实验证实该囊泡在诊断**领域有较好的应用。以下是相应的图示说明：

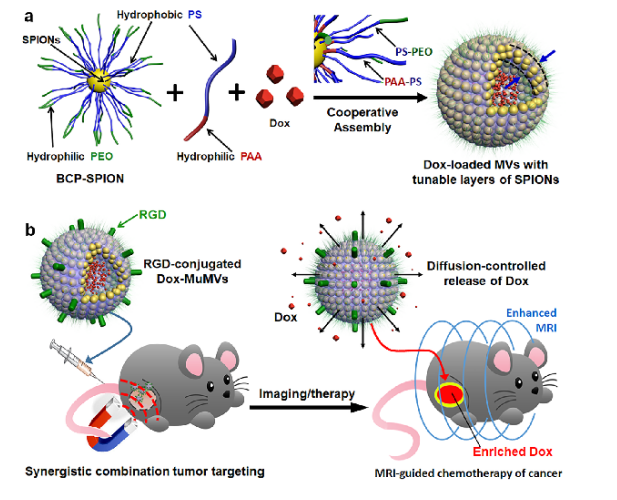

1.纳米囊泡的形成过程以及生物应用示意图

(a) 通过BCP嫁接SPIONs和游离PS-b-PAA的协同组装，制造壁厚可调的磁性囊泡（MV）；

(b) MVs用于成像引导递送DOX进入荷瘤小鼠。

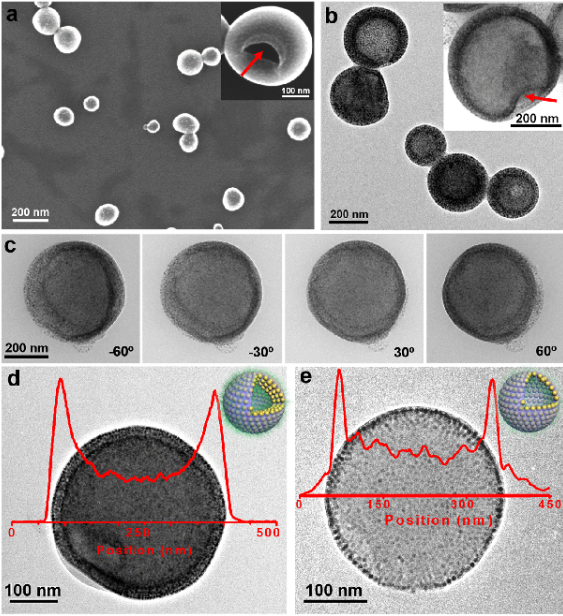

2.MV的尺寸以及壁厚

(a) MVs的SEM图像；

(b) MVs的TEM图像；

(d) MuMVs的STEM图像和对应的Fe强度扫描线；

(e) MoMVs的STEM图像和对应的Fe强度扫描线。

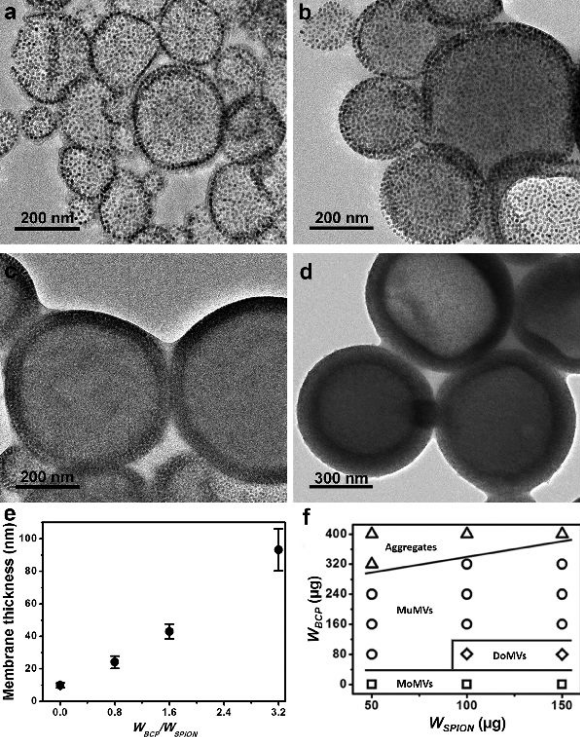

3.不同膜厚度的表征

(a-d) 不同膜厚度MVs的TEM图像；

(e) PS-b-PAA 和 BCP-SPIONs比例与膜厚度的关系；

(f) 不同比例的SPIONs和BCP-PS-b-PAA的自组装结果图。

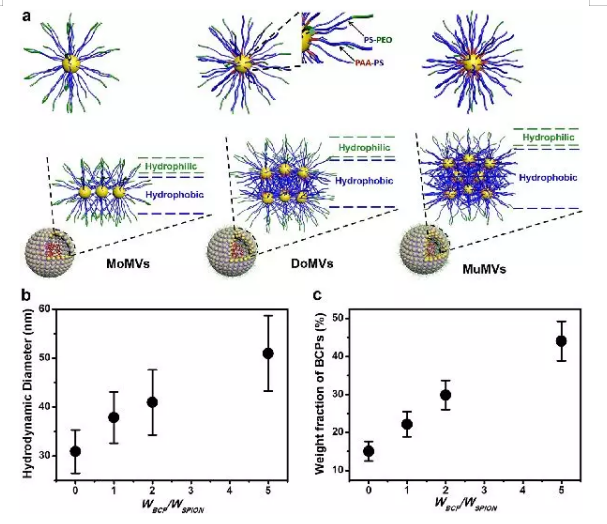

4.不同膜厚度的形成原因

(a) 不同比例WBCP/WSPION形成不同膜厚度的MVs机理；

(b) 水和半径与WBCP/WSPION的关系；

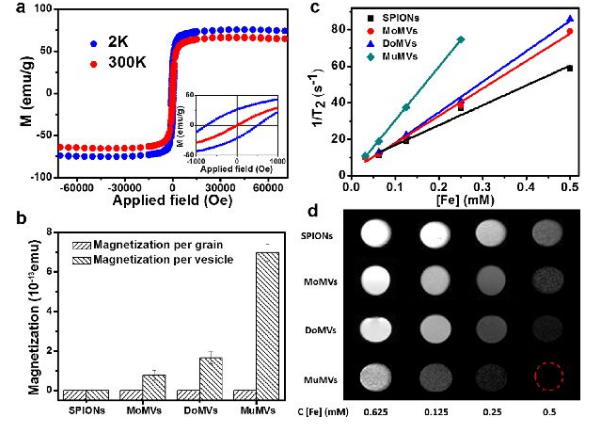

5.体外磁性质实验图

(a) 300K和2K下MuMVs的滞回曲线；

(b) 单个SPION和MV中每个纳米粒子的磁化强度以及SPION和MV的相应净磁化强度；

(d) 不同材料不同浓度的T2加权MRI成像图。

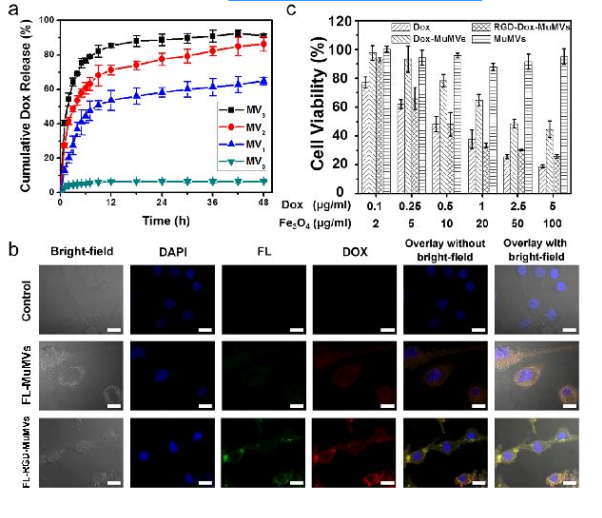

6.不同材料负载DOX溶液和细胞实验图示

(a) 不同材料负载DOX的体外释放图；

(b) 不同材料的细胞毒性对比；

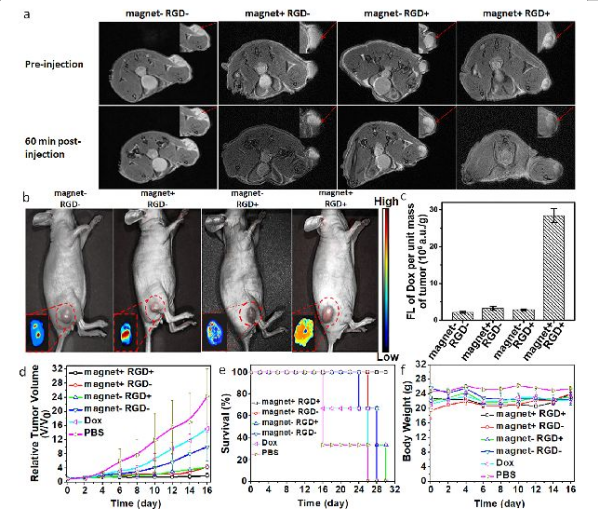

7.体外磁性质实验图示

(a) 活体**区域的T2加权成像；

(b) 活体**区域的DOX荧光成像成像；

(d) 注射不同材料的**生长曲线；

(e) 注射不同材料的小鼠存活率曲线；

(f) 注射不同材料的小鼠体重变化曲线。

新型的磁性囊泡（MV），囊泡的形态可以从单层，双层到多层囊泡进行控制，随着PS-b-PAA与SPIONs比例的增加，膜的厚度显着增加。同时发现具有较厚膜和较高SPION密度的MuMV具有独特的特征，例如增强的MRI对比度，每个囊泡的高磁化率和**剂的可调释放特征。在静脉内给药后，由于具有协同的磁性和活性**靶向效应，在外部磁场的帮助下，可以在体内**位点**富集与RGD靶向部分缀合的MuMV。MuMVs增强的**累积使得能够通过MRI**地成像**，并增强****。

西安齐岳生物科技有限公司将从零维/一维/二维/三维四个分类来提供几十个产品分类和几千种纳米材料产品，材料的材质包含金属纳米材料和非金属纳米材料以及他们的氧化物或碳化物及复合定制材料等等，产品粒径从5纳米-2000纳米均可选择。
