本文以石墨粉为原料， 采用 Hummer 法制 备了氧化石墨烯， 并合成了 四种杯芳烃及九种酯基修饰的杯芳烃衍生物， 最后通过共价和非共价两种方式将它们 接枝在氧化石墨烯表面得到新型功能化的石墨烯-杯芳烃复合材料。

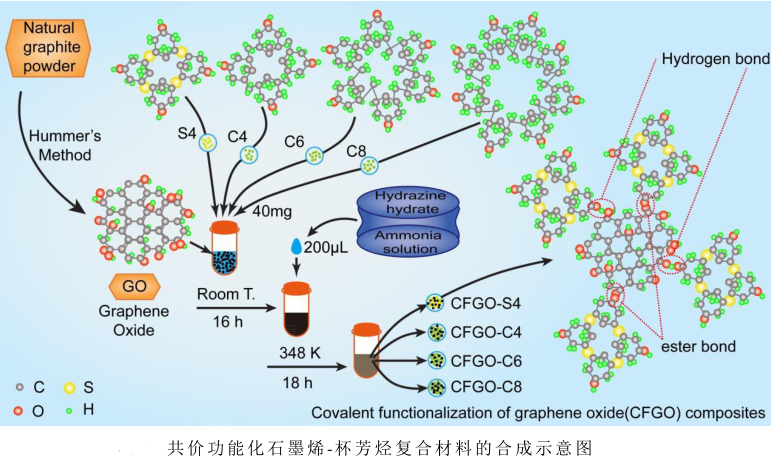

图1
共价功能化石墨烯-杯芳烃复合材料的合成

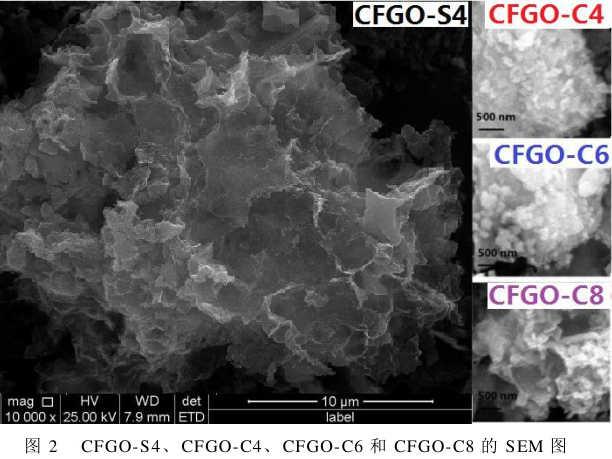

本实验合成了四种共价功能化石墨 烯 - 杯芳烃复 合 材 料 （ CFGO-S4、CFGO-C4、 CFGO-C6、 CFGO-C8）， 合成示意图如图1所示， 合成的具体步
骤如下：
**在烧瓶（ 50mL） 中加入氧化石墨烯（ 10mg）和去离子水（ 20mL），超声使其均匀分散， 然后分别加入20mg杯芳烃（S4、 C4、 C6、 C8）。 将混合均匀的分散液在室温下搅拌 16h， 得到氧化石墨烯和杯芳烃的均匀分散液， 然后将温度升高到75℃， 同时向分散液中加入200μL的水合肼和氨水， 连续反应18h， 在反应过程中需不断搅拌。 待反应完毕后， 将得到的黑色均匀稳定分散液自然冷却至室温， 用0.22μm的聚乙烯滤膜过滤， 过滤后得到的黑色固体分别用二氯甲烷和去离子水进行洗涤， 然后将得到的 产品置于真空干燥箱中充分干燥备用 。
非共价功能化石墨烯-杯芳烃复合材料的合成：

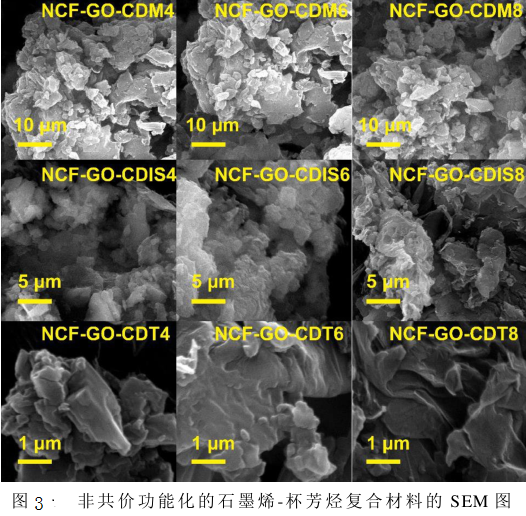

本实验合成了九种非共价功能化石墨烯-杯芳烃复合材料（ NCF-GO-CDM4、NCF-GO-CDM6 、 NCF-GO-CDM8 、 NCF-GO-CDIS4 、 NCF-GO-CDIS6 、
NCF-GO-CDIS8、 NCF-GO-CDT4、 NCF-GO-CDT6、 NCF-GO-CDT8）， 合成方法与上节类似， 见示意图 2.2， 合成的具体步骤如下： **在烧瓶（50mL） 中加 入氧化石墨烯（ 10mg） 和去离子水（ 20mL）， 超声使其均匀分散， 然后分别加 入 20mg 杯芳烃（ CDM4、 CDM6、 CDM8、 CDIS4、 CDIS6、 CDIS8、 CDT4、CDT6、 CDT8）。 将混合均匀 的分散液在室温下搅拌 16h， 得到氧化石墨烯和 杯芳烃衍生物的均匀分散液， 然后将温度升高到 75℃ ， 同时向分散液中加 入 200μL的 水合肼和氨水， 连续反应 18h， 在反应过程中 需不断搅拌。 待反应完毕后，将得到的 黑色均匀稳定分散液自 然冷却至室温， 用 0.22μm 的聚乙烯滤膜过滤，过滤后得到的黑色固体分别用 二氯甲烷和 去离子水进行洗涤， 然后将得到的 产品 置于真空干燥箱中充分干燥备用。
西安齐岳生物供应杯芳烃的相关定制产品：
5，17—二甲硫基—2，8，14，20—四氧杂苯〔2〕—嘧啶〔2〕杯芳烃衍生物
小编：axc
温馨提示：西安齐岳生物科技有限公司供应的产品仅用于科研，不能用于其他用途，axc,2020.03.02
齐岳微信公众号
官方微信
库存查询
