用 红外 碳硫 测定 仪定总碳量、 红外光 谱检测羰基 或其它基 团，用 碳质 量含 量 (r,l／c，以下 同)分别为 0．180 ，0．013％和0．058 的Y：0 A1：0。和 Nd。0。配成1％ Nd：YA10。(原 子 比， 以下同)晶体 生 长 用的熔料，每埚大约 800g，在 1300~1400℃ 煅烧后取 样定 量 碳 和 记 录其红外光 谱图。用中频感应 加热提拉法从熔料 中生长 出 Nd：YA10。晶 体，通过 氨氖光观 察光弥散 颗粒和气泡分布情况 。实验结果 列于表 l，其红外光谱见 图 l中的 曲线 1，2.

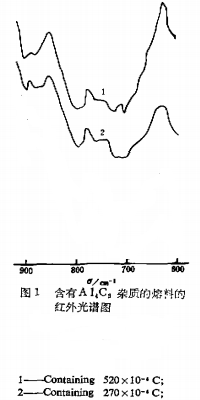

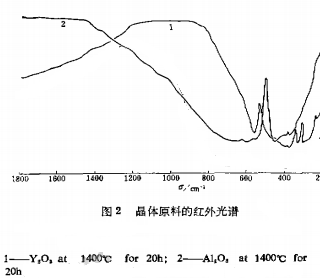

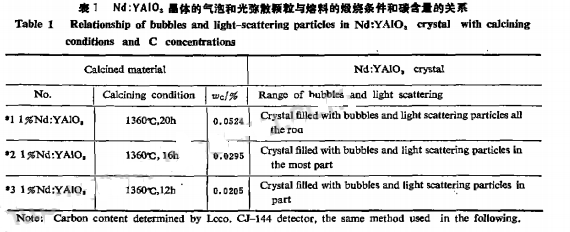

由表 1可知，熔料 的碳含量 随加热时间 的延 长而 增加，而 晶体 的气 泡和光弥散 的分布密 度 随熔料 碳含量的增加而增大 。与 Y：O。和 A1：O。的红外光 谱 图 (见 图 2中 曲 线 1和 2)比 较 ，熔料 的红外光谱 图在 900~600cm 波段 出现了 许多振动峰 (见 图l中曲线 l和 2)。因此推 断 ，熔料 在煅烧过程可 能有 金属碳化物形成 。然 而由于它的含量低，不足 以用 射 线衍射 法来 测定它 的物相。从其他 实验”知道 ，碳 化钇 形成 的温度较高 ，也易于水解 。因 此生成 碳化铝 的可AB性较大 。由于碳含量低和碳 化铝形成反应是 可逆 反应，直接用熔料生 成碳化铝 的方法 来测定它的物相是 难 以实现 的， 因此 必须 采用 化学模 拟来合成碳化铝。

相关产品目录：

铝酸镁（MgAl2O4）单晶基片

铝酸镧（LaAlO3）单晶基片

氧化镁(MgO)单晶基片

钛酸锶（SrTiO3）单晶基片

LSAT 铝酸锶钽镧晶体基片

掺钇氧化锆(YSZ)单晶基片

铝酸锶钽镧(La,Sr)(Al,Ta)O3晶体基片

镓酸钕（NdGaO3）晶体基片

钽酸钾(KTaO3)单晶基片

钆镓石榴石（GGG）单晶基片

铽镓石榴石（TGG）单晶基片

掺铌钛酸锶(Nb:SrTiO3)晶体基片

蓝宝石（Al2O3）晶体基片

二氧化钛（TiO2）单晶基片

氮化镓（GaN）基片

铝酸镁钪（ScMgAlO4）晶体基片

铝酸锂(LiAlO2)单晶基片

碳化硅（SiC）单晶基片

氧化锌(ZnO)单晶基片

镁铝尖晶石 (MgAl6O10)单晶基片

砷化铟(InAs)单晶基片

砷化镓（GaAs）基片

锑化镓（GaSb）基片

磷化铟（InP）单晶基片

yyp2021.1.18
